CD4532BM概述

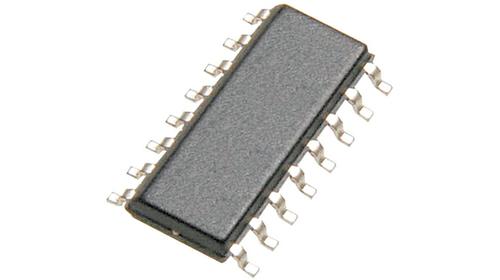

TEXAS INSTRUMENTS  CD4532BM  逻辑芯片, 8位优先编码器, 16SOIC

4000 系列编码器/解码器、多路复用器/多路输出选择器,Texas Instruments

Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列多路复用器、多路信号分离器和模拟开关。

### 4000 CMOS 逻辑系列,Texas Instruments

CMOS 系列设备

宽工作电压范围:3 至 18V


得捷:
IC PRIORITY ENCOD 1 X 8:3 16SOIC


立创商城:
CD4532BM


德州仪器TI:
CMOS 8-Bit Priority Encoder


欧时:
### 4000 系列编码器/解码器、多路复用器/多路输出选择器,Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列多路复用器、多路信号分离器和模拟开关。### 4000 CMOS 逻辑系列,Texas InstrumentsCMOS 系列设备 宽工作电压范围:3 至 18V


贸泽:
编码器、解码器、复用器和解复用器 CMOS 8B Priority Encoder


艾睿:
Encoder 8-to-3 Priority CMOS 16-Pin SOIC Tube


安富利:
Encoder 8-to-3 Priority CMOS 16-Pin SOIC Tube


Chip1Stop:
Encoder 8-to-3 Priority CMOS 16-Pin SOIC Tube


TME:
IC: digital; priority encoder; Inputs:8; CMOS; SMD; SO16


Verical:
Encoder 8 to 3 Priority CMOS 16-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  CD4532BM  LOGIC, 8BIT PRIORITY ENCODER, 16SOIC


DeviceMart:
IC 8BIT PRIORITY ENCODER 16-SOIC


CD4532BM中文资料参数规格
技术参数

电源电压DC 3.00V min

输出接口数 3

通道数 1

针脚数 16

位数 8

电压波节 5.00 V, 10.0 V, 15.0 V

耗散功率 500 mW

带宽 8 MHz

输出电流Max 6.8 mA

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-16

物理参数

重量 0.0022670548152 kg

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

制造应用 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

CD4532BM引脚图与封装图
CD4532BM引脚图
CD4532BM封装图
CD4532BM封装焊盘图
在线购买CD4532BM
型号: CD4532BM
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  CD4532BM  逻辑芯片, 8位优先编码器, 16SOIC
