CMOS和盖茨 CMOS AND GATES
The is a CMOS triple 3-input AND Gate. This device provides the system designer with direct implementation of the AND function and supplement the existing family of CMOS gates.
- .
- 60ns Medium-speed operation tPLH, tPHL
- .
- 100% Tested for quiescent current at 20V
- .
- 1µA Maximum input current
- .
- 2.5V at VDD = 15V Noise margin
- .
- Standardized symmetrical output characteristics
- .
- 5V, 10V and 15V Parametric ratings
- .
- Meets all requirements of JEDEC tentative standard No.13B
- .
- Green product and no Sb/Br
电源电压DC 3.00V ~ 18.0V
输出接口数 1
输出电流 6.8 mA
供电电流 30 μA
电路数 3
通道数 3
针脚数 14
位数 3
传送延迟时间 250 ns
电压波节 5.00 V, 10.0 V, 15.0 V
静态电流 20.0 nA
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 14

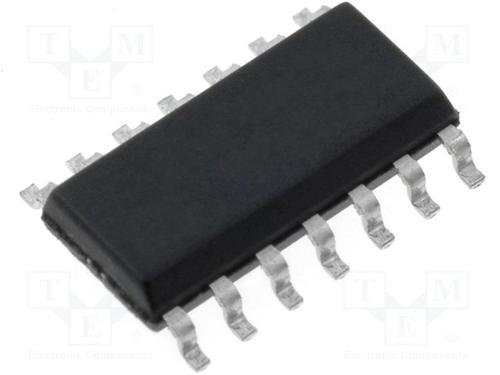

封装 SOIC-14
封装 SOIC-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 国防, 军用与航空
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CD4073BM TI 德州仪器 | 当前型号 | 当前型号 |
CD4073BMT 德州仪器 | 类似代替 | CD4073BM和CD4073BMT的区别 |
CD4073BM96 德州仪器 | 类似代替 | CD4073BM和CD4073BM96的区别 |
CD4073BM96E4 德州仪器 | 类似代替 | CD4073BM和CD4073BM96E4的区别 |
