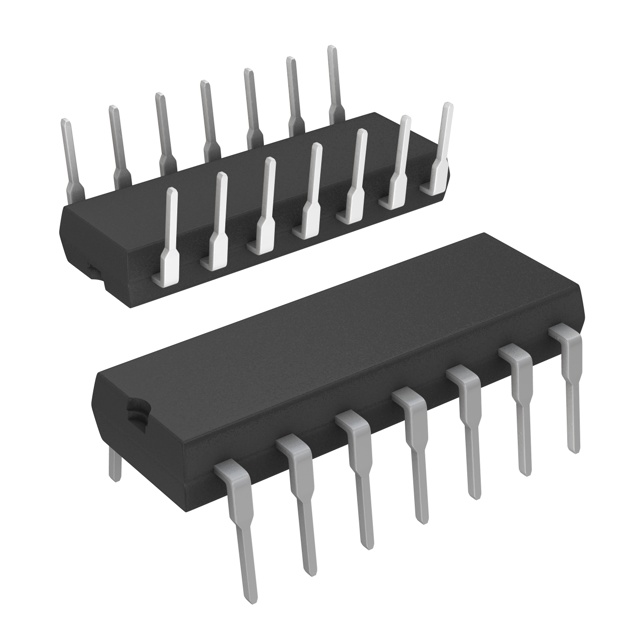

CD4093BE概述

TEXAS INSTRUMENTS  CD4093BE  与非施密特触发, 4门, 2输入, 6.8 mA, 3V至18V, DIP-14

由四个施密特触发器电路组成. 每个电路为一个两输入的NAND栅极, 带有施密特触发器在每个输入上执行. 在不同点的门开关用于正负向信号. 正向电压VP和负向电压VN之间的差称之为滞后电压VH.

.
施密特触发器可在每个输入上执行, 不需外部元件
.
典型滞后电压: 0.9 V, VDD = 5V; 2.3V, VDD = 10V
.
抗噪音大于50%
.
输入上升和下降无时间限制
.
标准化, 对称输出特性
.
100%测试用于20V静态电流.
.
全部封装温度范围中最大输入电流: 1µA,18V, 100nA, 18V, 25°C
CD4093BE中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

工作电压 3V ~ 18V

输出接口数 1

输出电流 6.8 mA

电路数 4

通道数 4

针脚数 14

位数 4

传送延迟时间 380 ns

电压波节 5.00 V, 10.0 V, 15.0 V

静态电流 40.0 nA

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.3 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 ?????, ??????, ????????, 消费电子产品, 时钟与计时, 嵌入式设计与开发

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

CD4093BE引脚图与封装图
CD4093BE引脚图
CD4093BE封装图

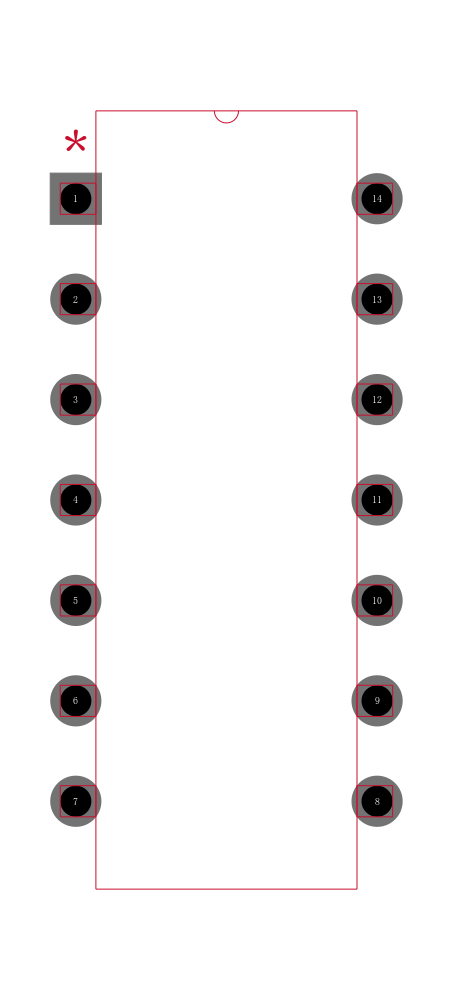

CD4093BE封装焊盘图
