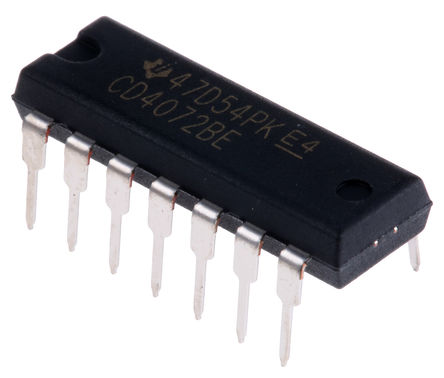

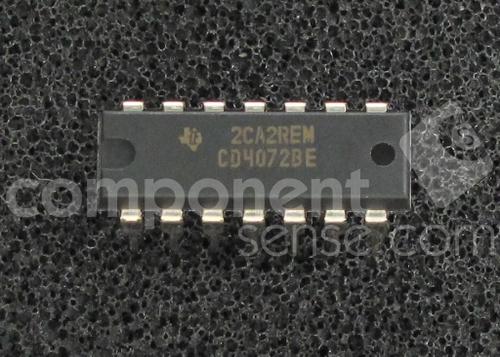

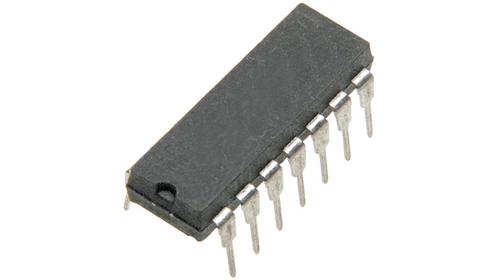

TEXAS INSTRUMENTS CD4072BE 或门, CD4072系列, 高电压, 4输入, 6.8 mA, 3V至18V, DIP-14
4000 系列逻辑门,Texas Instruments
Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列标准逻辑门
欧时:
Texas Instruments CD4072BE 2个 4输入 OR 逻辑门, CMOS输出, 4.2mA, 3 → 18 V电源, 14引脚 PDIP封装
得捷:
IC GATE OR 2CH 4-INP 14DIP
立创商城:
或门
德州仪器TI:
2-ch, 4-input, 3-V to 18-V OR gates
艾睿:
OR Gate 2-Element 4-IN CMOS 14-Pin PDIP Tube
安富利:
OR Gate 2-Element 4-IN CMOS 14-Pin PDIP Tube
Chip1Stop:
OR Gate 2-Element 4-IN CMOS 14-Pin PDIP Tube
TME:
IC: digital; OR; Channels:2; Inputs:4; CMOS; THT; DIP14
Verical:
OR Gate 2-Element 4-IN CMOS 14-Pin PDIP Tube
Newark:
# TEXAS INSTRUMENTS CD4072BE OR Gate, CD4072, 4 Input, 6.8 mA, 3 V to 18 V, DIP-14
力源芯城:
双4输入或门
DeviceMart:
IC 4-IN OR GATE DUAL 14-DIP
Win Source:
OR Gate IC 2 Channel 14-PDIP
电源电压DC 3.00V ~ 18.0V
输出接口数 1
输出电流 6.8 mA
电路数 2
通道数 2
针脚数 14
位数 2
传送延迟时间 250 ns
电压波节 5.00 V, 10.0 V, 15.0 V
耗散功率 500 mW
静态电流 20.0 nA
逻辑门个数 2
输入电容 5.00 pF
输出电流驱动 -1.00 mA
输入数 4
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
安装方式 Through Hole
引脚数 14
封装 DIP-14
长度 19.69 mm
宽度 6.6 mm
高度 4.57 mm
封装 DIP-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 信号处理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
香港进出口证 NLR
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
CD4072BE TI 德州仪器 | 当前型号 | 当前型号 |
7706002CA 德州仪器 | 完全替代 | CD4072BE和7706002CA的区别 |
CD4072BEE4 德州仪器 | 类似代替 | CD4072BE和CD4072BEE4的区别 |
CD4072BEG4 德州仪器 | 类似代替 | CD4072BE和CD4072BEG4的区别 |
