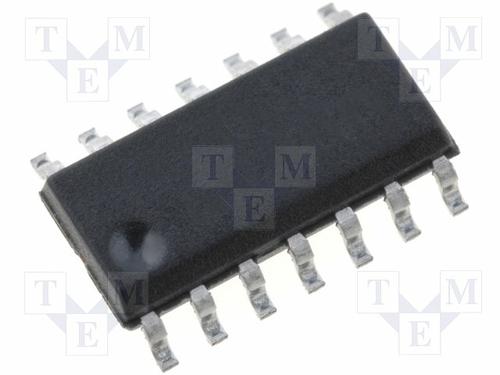

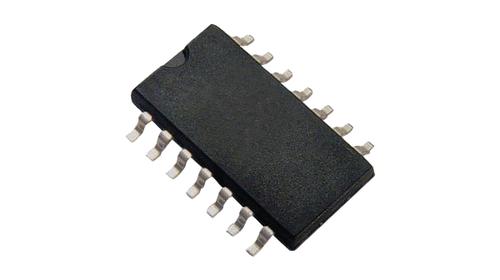

TEXAS INSTRUMENTS CD74AC02M 或非门, AC系列, 4门, 2输入, 24 mA, 1.5V至5.5V, SOIC-14
The is a quad 2-input NOR Gate contains four independent circuits. The device perform the Boolean function Y = A\ • B\ or Y = A + B\ in positive logic. The device features 1.5 to 5.5V operation and balanced noise immunity at 30% of the supply voltage.
- .
- ±24mA Output drive current
- .
- Balanced propagation delays
- .
- Speed of bipolar F, AS and S with significantly reduced power consumption
- .
- Exceeds 2kV ESD protection per MIL-STD-883, method 3015
- .
- Green product and no Sb/Br
电源电压DC 1.50V ~ 5.50V
输出接口数 1
输出电流 24 mA
电路数 4
通道数 4
针脚数 14
位数 4
传送延迟时间 144 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 1.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.5 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Each
制造应用 国防, 军用与航空
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CD74AC02M TI 德州仪器 | 当前型号 | 当前型号 |
CD74AC02MG4 德州仪器 | 类似代替 | CD74AC02M和CD74AC02MG4的区别 |
CD74AC02ME4 德州仪器 | 类似代替 | CD74AC02M和CD74AC02ME4的区别 |
