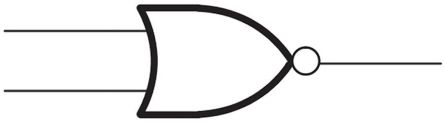

TEXAS INSTRUMENTS CD74HC02M 或非门, HC系列, 4门, 2输入, 5.2 mA, 2V至6V, SOIC-14
74HC 系列逻辑门,Texas Instruments
Texas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列标准逻辑门。 74HC 系列使用硅门 CMOS 技术,以实现类似于 LSTTL 系列的工作速度,但具有标准 CMOS 集成电路的低功耗。
高速 CMOS 逻辑
工作电压:2 至 6 V
兼容性:输入 CMOS、输出 CMOS
得捷:
IC GATE NOR 4CH 2-INP 14SOIC
欧时:
Texas Instruments CD74HC02M 4个 2输入 NOR 逻辑门, 5.2mA, 2 → 6 V电源, 14引脚 SOIC封装
立创商城:
CD74HC02M
德州仪器TI:
4-ch, 2-input, 2-V to 6-V NOR gates
e络盟:
或非门, 74HC02, 2输入, 5.2mA, 2V至6V, SOIC-14
艾睿:
NOR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube
安富利:
NOR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube
Chip1Stop:
NOR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube
TME:
IC: digital; NOR; Channels:4; Inputs:2; CMOS; SMD; Series: HC; 2÷6VDC
Verical:
NOR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube
Newark:
# TEXAS INSTRUMENTS CD74HC02M NOR Gate, 74HC02, 2 Input, 5.2 mA, 2 V to 6 V, SOIC-14
Win Source:
IC GATE NOR 4CH 2-INP 14-SOIC
电源电压DC 2.00V ~ 6.00V
输出接口数 1
输出电流 5.2 mA
电路数 4
针脚数 14
位数 4
传送延迟时间 135 ns
电压波节 6.00 V, 5.00 V, 2.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 军用与航空, 国防
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
CD74HC02M TI 德州仪器 | 当前型号 | 当前型号 |
CD74HC02M96 德州仪器 | 完全替代 | CD74HC02M和CD74HC02M96的区别 |
CD74HC02MT 德州仪器 | 完全替代 | CD74HC02M和CD74HC02MT的区别 |
CD74HC02MG4 德州仪器 | 完全替代 | CD74HC02M和CD74HC02MG4的区别 |
