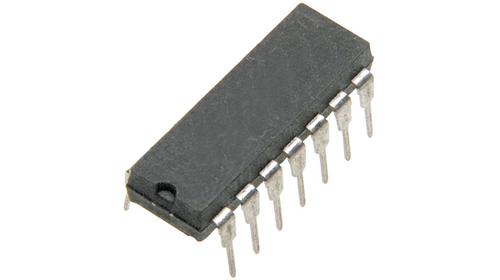

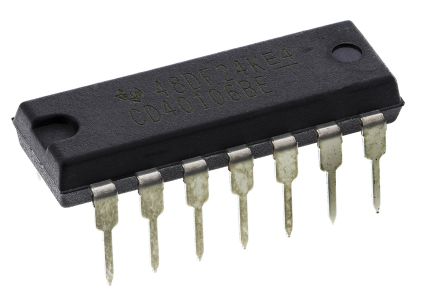

TEXAS INSTRUMENTS CD40106BE 非门, 施密特触发, 6门, 1输入, 6.8 mA, 3V至18V, DIP-14
包括六个施密特触发电路. 每个电路输入时作为施密特触发逆变器. 不同点的触发开关用于正向和负向信号. 正向电压VP和负向电压VN之间的差值称之为滞后电压VH.
- .
- 施密特触发, 不需外部元件
- .
- 滞后电压, 典型值: 0.9V VDD = 5V, 2.3V VDD = 10V, 3.5V VDD = 15V
- .
- 抗噪音高过50％
- .
- 输入上升和下降时间没有限制
- .
- 标准化, 对称输出特性
- .
- 100％测试用于20sV静态电流
- .
- 全封装温度范围最大输入电流为1µA于18V; 100nA于18V, 25°C
- .
- 慢速输入斜坡过程中低VDD至VSS电流
电源电压DC 3.00V ~ 18.0V
工作电压 3V ~ 18V
输出接口数 6
输出电流 6.8 mA
电路数 6
通道数 6

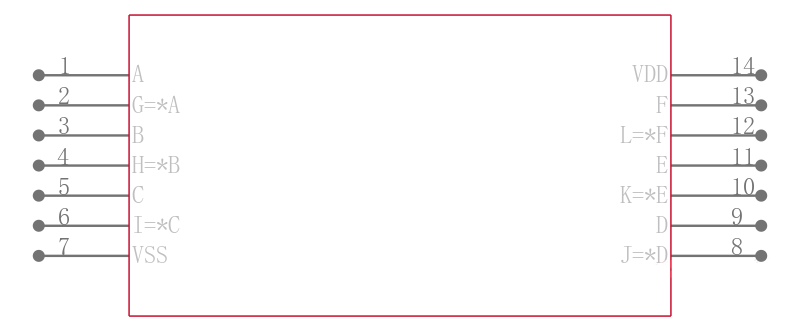

针脚数 14
位数 6
传送延迟时间 280 ns
电压波节 5.00 V, 10.0 V, 15.0 V
耗散功率 100 mW
逻辑门个数 6
输入电容 5.00 pF
输出电流驱动 -1.00 mA
输入数 6
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
安装方式 Through Hole
引脚数 14

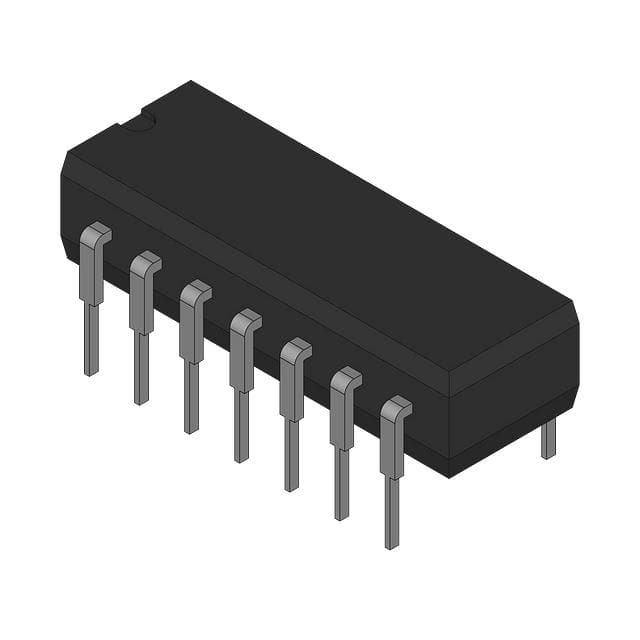

封装 PDIP-14
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 ????????, ???, 时钟与计时, ?????, ??????, 多媒体, 消费电子产品, 嵌入式设计与开发
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 ECL99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CD40106BE TI 德州仪器 | 当前型号 | 当前型号 |
CD40106BEE4 德州仪器 | 完全替代 | CD40106BE和CD40106BEE4的区别 |
CD40106BEG4 德州仪器 | 完全替代 | CD40106BE和CD40106BEG4的区别 |
