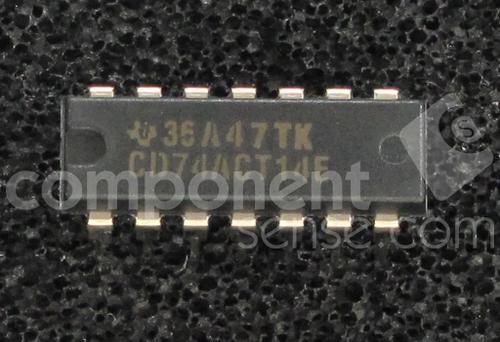

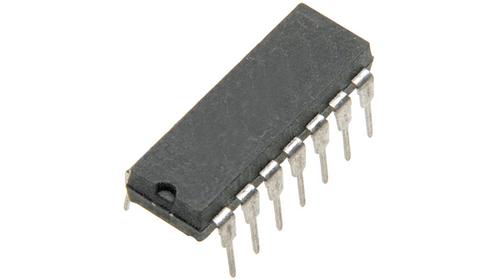

TEXAS INSTRUMENTS CD74ACT14E 芯片, 六路非门, 施密特触发, DIP14
The is a Hex Schmitt-triggered Inverter contains six independent circuits. This device performs the Boolean function Y = A\\. Each circuit functions as an independent inverter, but because of the Schmitt action, the inverters have different input threshold levels for positive-going VT+ and negative-going VT- signals.
电源电压DC 5.00 V
输出电流 24 mA
电路数 6
通道数 6
针脚数 14
位数 6
传送延迟时间 13.2 ns
逻辑门个数 6
输入数 1
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Through Hole
引脚数 14
封装 DIP-14
封装 DIP-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Each
制造应用 军用与航空, 国防
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
CD74ACT14E TI 德州仪器 | 当前型号 | 当前型号 |
MC74ACT14NG 安森美 | 功能相似 | CD74ACT14E和MC74ACT14NG的区别 |
MC74ACT14N 安森美 | 功能相似 | CD74ACT14E和MC74ACT14N的区别 |
74ACT14PC 飞兆/仙童 | 功能相似 | CD74ACT14E和74ACT14PC的区别 |
