CD4069UBE

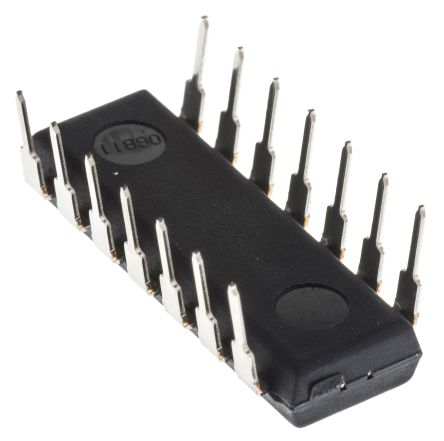

CD4069UBE图片1
CD4069UBE图片2
CD4069UBE图片3
CD4069UBE图片4
CD4069UBE图片5
CD4069UBE图片6
CD4069UBE图片7
CD4069UBE图片8
CD4069UBE图片9
CD4069UBE图片10
CD4069UBE图片11
CD4069UBE图片12
CD4069UBE图片13
CD4069UBE图片14
CD4069UBE图片15
CD4069UBE图片16
CD4069UBE图片17
CD4069UBE图片18
CD4069UBE图片19
CD4069UBE图片20
CD4069UBE图片21
CD4069UBE图片22
CD4069UBE图片23
CD4069UBE图片24
CD4069UBE图片25
CD4069UBE图片26
CD4069UBE图片27
CD4069UBE图片28
CD4069UBE图片29
CD4069UBE图片30
CD4069UBE概述

TEXAS INSTRUMENTS  CD4069UBE  非门, 6门, 6输入, 6.8 mA, 3V至18V, DIP-14

4000 系列反相器和缓冲器,Texas Instruments

Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器


欧时:
Texas Instruments CD4069UBE 反相器, 4.2mA最大输出, 3 → 18 V电源, 14引脚 PDIP封装


得捷:
IC INVERTER 6CH 1-INP 14DIP


立创商城:
CD4069UBE


德州仪器TI:
6-ch, 3-V to 18-V inverters


e络盟:
非门, CD4069, 6输入, 6.8 mA, 3 V至18 V, DIP-14


艾睿:
Inverter 6-Element CMOS 14-Pin PDIP Tube


安富利:
Inverter 6-Element CMOS 14-Pin PDIP Tube


Chip1Stop:
Inverter 6-Element CMOS 14-Pin PDIP Tube


TME:
IC: digital; HEX, inverter; Channels:6; CMOS; THT; DIP14


Verical:
Inverter 6-Element CMOS 14-Pin PDIP Tube


Newark:
Inverter, CD4069, 6 Input, 6.8 mA, 3 V to 18 V, DIP-14


力源芯城:
六反相器


DeviceMart:
IC HEX INVERTER 14-DIP


Win Source:
IC HEX INVERTER 14-DIP


CD4069UBE中文资料参数规格
技术参数

电源电压DC 18.0 V, 15.0 V

工作电压 3V ~ 18V

输出电流 6.8 mA

电路数 6

通道数 6

针脚数 14

位数 6

传送延迟时间 110 ns

电压波节 5.00 V, 10.0 V, 15.0 V

逻辑门个数 6

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.3 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

CD4069UBE引脚图与封装图
CD4069UBE引脚图

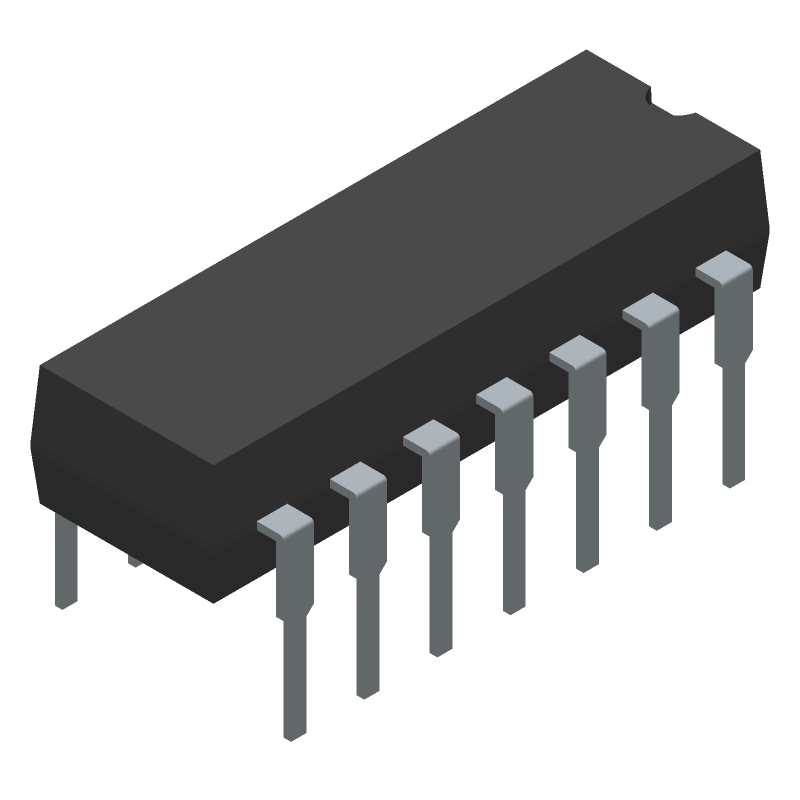

CD4069UBE封装图
CD4069UBE封装焊盘图
在线购买CD4069UBE
型号: CD4069UBE
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  CD4069UBE  非门, 6门, 6输入, 6.8 mA, 3V至18V, DIP-14
替代型号CD4069UBE
型号/品牌 代替类型 替代型号对比

CD4069UBE

TI 德州仪器

当前型号

当前型号

JM38510/17401BCA

德州仪器

完全替代

CD4069UBE和JM38510/17401BCA的区别

CD4069UBEG4

德州仪器

完全替代

CD4069UBE和CD4069UBEG4的区别

CD4069UBEE4

德州仪器

类似代替

CD4069UBE和CD4069UBEE4的区别
