TEXAS INSTRUMENTS CD4047BE 芯片, 4000系列 CMOS逻辑器件
4000 系列多谐振荡器和定时器,
德州仪器的 4000 系列 CMOS 逻辑系列的单振荡器/非稳态多谐振荡器和可编程计时器系列
### 4000 CMOS 逻辑系列,Texas Instruments
CMOS 系列设备
宽工作电压范围:3 至 18V
欧时:

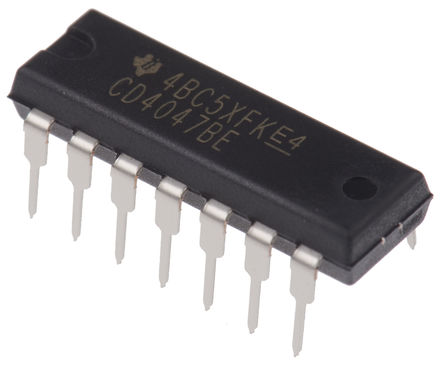

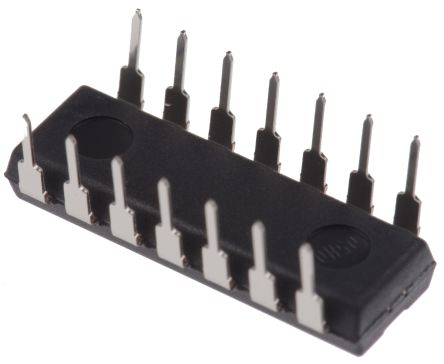

Texas Instruments CD4047BE 单稳态多谐振荡器, 3 → 18 V电源, 14引脚 PDIP封装
得捷:
IC MULTIVIBRATOR 80NS 14DIP
立创商城:
CD4047BE
德州仪器TI:
CMOS Low-Power Monostable/Astable Multivibrator
贸泽:
Monostable Multivibrator CMOS LP Mono/Astable
艾睿:
Monostable/Astable Multivibrator Single-Element -55°C 125°C 14-Pin PDIP Tube
安富利:
Monostable/Astable Multivibrator Single 14-Pin PDIP Tube
Chip1Stop:
Monostable/Astable Multivibrator Single 14-Pin PDIP Tube
TME:
IC: digital; astable/monostable, multivibrator; Channels:1; CMOS
Verical:
Monostable/Astable Multivibrator Single-Element -55C 125C 14-Pin PDIP Tube
Newark:
Monostable / Astable Multivibrator, CD4047, 125 ns, 6.8 mA, 3 V to 18 V, DIP-14
DeviceMart:
IC MONO/ASTBL MULTIVIBRATR 14DIP
Win Source:
IC MONO/ASTBL MULTIVIBRATR 14DIP
数字逻辑电平 CMOS
电源电压DC 15.0 V, 18.0 V max
工作电压 3V ~ 18V
输出电流 6.8 mA
电路数 1
通道数 1
针脚数 14
位数 1
电压波节 5.00 V, 10.0 V, 15.0 V
耗散功率 500 mW
逻辑门个数 1
输入电容 5.00 pF
上升时间 20.0 ns
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
安装方式 Through Hole
引脚数 14
封装 PDIP-14
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 时钟与计时
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
CD4047BE TI 德州仪器 | 当前型号 | 当前型号 |
8102001CA 德州仪器 | 完全替代 | CD4047BE和8102001CA的区别 |
CD4047BF3A 德州仪器 | 完全替代 | CD4047BE和CD4047BF3A的区别 |
CD4047BF 德州仪器 | 完全替代 | CD4047BE和CD4047BF的区别 |
