CC1150RSTR概述

低功耗低于1GHz的射频发射器 Low Power Sub-1 GHz RF Transmitter

RF 发射器 2-FSK，ASK，GFSK，MSK，OOK 300MHz ~ 348MHz，400MHz ~ 464MHz，800MHz ~ 928MHz -30dBm ~ 10dBm 500kBaud PCB，表面贴装天线 16-VQFN 裸露焊盘

得捷:
RF TX IC 2-FSK 300-348MHZ 16QFN

安富利:
RF Transmitter ASK/FSK/OOK/GFSK/MSK 1.8V/2.5V/3.3V 16-Pin VQFN EP T/R

Chip1Stop:
RF Transmitter ASK/FSK/OOK/GFSK/MSK 1.8V/2.5V/3.3V 16-Pin VQFN EP T/R

Win Source:
IC RF TX SNGL-CHIP LP 16-QFN

CC1150RSTR中文资料参数规格

技术参数

频率 300MHz ~ 348MHz,400MHz ~ 464MHz,800MHz ~ 928MHz

电源电压DC 1.80V min

供电电流 15.9 mA

数据速率 500 kbps

FLASH内存容量 0 B

输出功率 -30dBm ~ 10dBm

待机电流 200 nA

天线接线 Differential

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.8V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 16

封装 QFN-16

外形尺寸

长度 4.00 mm

宽度 4.00 mm

高度 0.91 mm

封装 QFN-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

制造应用 AMR，ISM，RKE，SRD

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

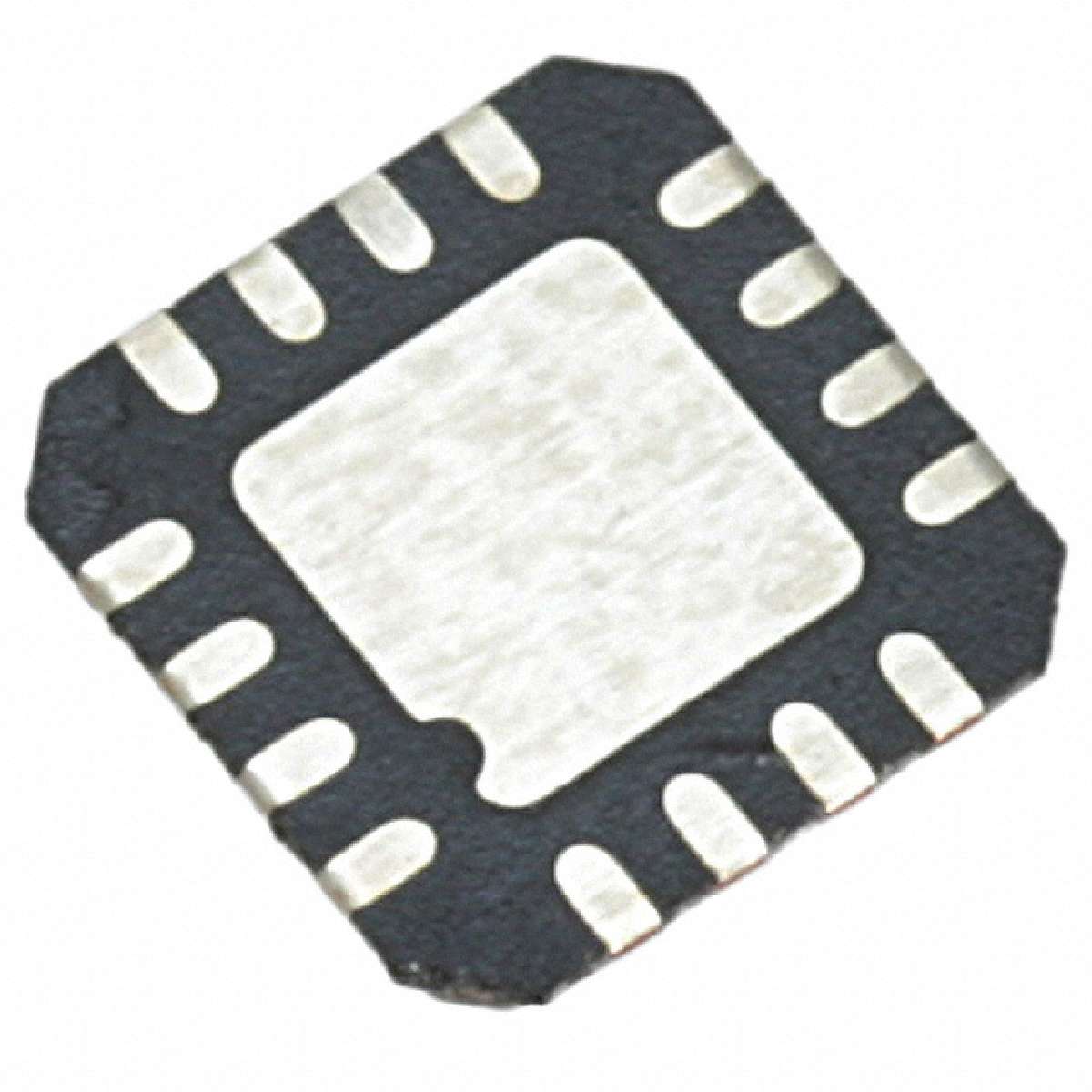

CC1150RSTR引脚图与封装图

在线购买CC1150RSTR

型号： CC1150RSTR

描述：低功耗低于1GHz的射频发射器 Low Power Sub-1 GHz RF Transmitter

替代型号CC1150RSTR
