CD74HC4052PWT参数规格_中文资料_数据手册PDF

CD74HC4052PWT概述

TEXAS INSTRUMENTS CD74HC4052PWT 逻辑芯片, 模拟多路复用器/分离器, 差分, 4路, 16TSSOP

2 电路 IC 开关 4：1 130 欧姆 16-TSSOP

得捷:
IC MUX/DEMUX DUAL 4X1 16TSSOP

立创商城:
CD74HC4052PWT

德州仪器TI:
5-V, 4:1 differential, 1-channel analog mutliplexer

贸泽:
多路复用开关 IC Hi-Spd CMOS Anlg Mltplxr/Demltplxr

e络盟:
TEXAS INSTRUMENTS CD74HC4052PWT 逻辑芯片, 模拟多路复用器/分离器, 差分, 4路, 16TSSOP

艾睿:
Analog Multiplexer Dual 4:1 16-Pin TSSOP T/R

安富利:
Analog Multiplexer Dual 4:1 16-Pin TSSOP T/R

Chip1Stop:
Analog Multiplexer Dual 4:1 16-Pin TSSOP T/R

Verical:
Analog Multiplexer Dual 4:1 16-Pin TSSOP T/R

CD74HC4052PWT中文资料参数规格

技术参数

输出接口数 2

触点类型 4PST

供电电流 16.0 µA

电路数 2

通道数 2

针脚数 16

位数 4

传送延迟时间 4.00 ns

电压波节 2.00 V, 4.50 V, 6.00 V

带宽 185 Mhz

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

3dB带宽 185 MHz

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-16

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

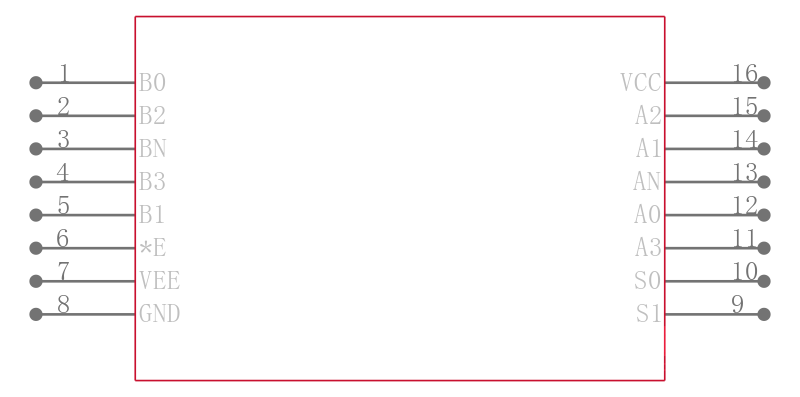

CD74HC4052PWT引脚图与封装图

在线购买CD74HC4052PWT

型号： CD74HC4052PWT

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS CD74HC4052PWT 逻辑芯片, 模拟多路复用器/分离器, 差分, 4路, 16TSSOP

立即咨询

替代型号CD74HC4052PWT

型号/品牌	代替类型	替代型号对比
CD74HC4052PWT TI 德州仪器	当前型号	当前型号
CD74HC4052PWRG4 德州仪器	完全替代	CD74HC4052PWT和CD74HC4052PWRG4的区别
CD74HC4052PWR 德州仪器	类似代替	CD74HC4052PWT和CD74HC4052PWR的区别
CD74HC4052PW 德州仪器	类似代替	CD74HC4052PWT和CD74HC4052PW的区别
