CC2530 系列 2.4GHz 射频片上系统CC2530 是基于 8051 的无线片上系统，设计用于 2.4GHz IEEE 802.15.4 和 ZigBee 无线协议应用。符合 IEEE 802.15.4 的射频收发器 SoC 8051 内核 MCU，具有高达 256KB 闪存，8KB RAM 射频频率范围：2394 至 2507MHz 射频输出功率：高达 +4.5dBm 接收器灵敏度：-97dBm OTA 数据传输率：250kbps CSMA/CA 硬件支持 AES-128 安全协处理器 8 通道 12 位 ADC 电池监控器和温度传感器 串行通信：2 x USART 21 个 GPIO 引脚 各种低功率操作模式 电源：+2.0V 至 +3.6V 直流 工作温度范围：-40 至 +125 °C 应用：RF4CE 系统，ZigBee 系统（256KB 闪存）、 家庭和楼宇自动化、照明系统 、物联网 IoT 本地通信 **RS 产品代码** 698-6991 CC2530F128RHAT 128KB 闪存 698-7004 CC2530F256RHAT 256KB 闪存 ### 认可ETSI，FCC，ARIB### 单芯片组件，Texas Instruments
CC2530 系列 2.4GHz 射频片上系统
CC2530 是基于 8051 的无线片上系统，设计用于 2.4GHz IEEE 802.15.4 和 ZigBee 无线协议应用。
符合 IEEE 802.15.4 的射频收发器 SoC
8051 内核 MCU，具有高达 256KB 闪存，8KB RAM
射频频率范围：2394 至 2507MHz
射频输出功率：高达 +4.5dBm
接收器灵敏度：-97dBm
OTA 数据传输率：250kbps
CSMA/CA 硬件支持
AES-128 安全协处理器
8 通道 12 位 ADC
电池监控器和温度传感器
串行通信：2 x USART
21 个 GPIO 引脚
各种低功率操作模式
电源：+2.0V 至 +3.6V 直流
工作温度范围：-40 至 +125 °C
应用：RF4CE 系统，ZigBee 系统（256KB 闪存）、
家庭和楼宇自动化、照明系统
、物联网 IoT 本地通信
**RS 产品代码**
698-6991 128KB 闪存
698-7004 CC2530F256RHAT 256KB 闪存
### 认可
ETSI，FCC，ARIB
频率 2.4 GHz
电源电压DC 2.00V min
时钟频率 24.0 MHz
RAM大小 8 KB
数据速率 250 kbps
输出功率 4.5 dBm
UART数量 1
待机电流 400 nA
天线接线 Differential
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 40

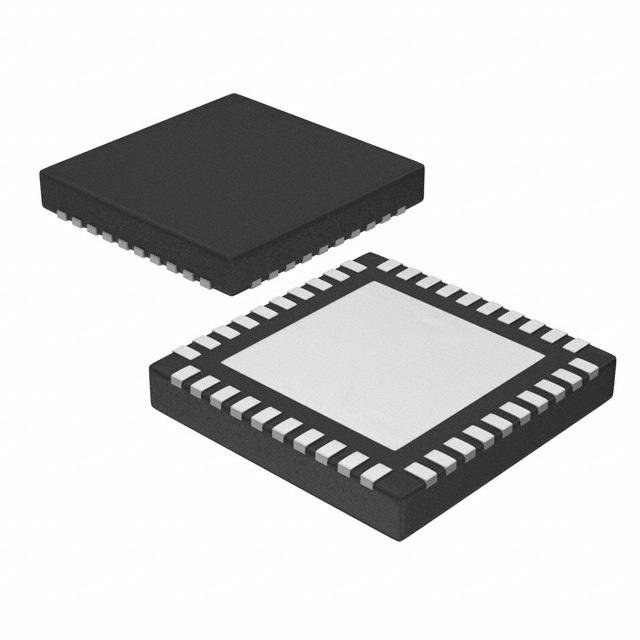

封装 VQFN-40
长度 6 mm
宽度 6 mm
高度 0.9 mm
封装 VQFN-40
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 5A992.c
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CC2530F128RHAT TI 德州仪器 | 当前型号 | 当前型号 |
CC2530F256RHAR 德州仪器 | 完全替代 | CC2530F128RHAT和CC2530F256RHAR的区别 |
CC2530F256RHAT 德州仪器 | 完全替代 | CC2530F128RHAT和CC2530F256RHAT的区别 |
CC2530F32RHAT 德州仪器 | 完全替代 | CC2530F128RHAT和CC2530F32RHAT的区别 |
