CC1101RTKR参数规格_中文资料_数据手册PDF

CC1101RTKR概述

低成本低功耗（低于1GHz）射频收发器 Low-Cost Low-Power Sub-1GHz RF Transceiver

IC RF TxRx Only General ISM < 1GHz 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz 20-VFQFN Exposed Pad

得捷:
IC RF TXRX ISM<1GHZ 20VFQFN

安富利:
RF Transceiver ASK/FSK/GFSK/OOK/MSK 2.5V/3.3V 20-Pin VQFN EP T/R

Chip1Stop:
RF Transceiver ASK/FSK/GFSK/OOK/MSK 2.5V/3.3V 20-Pin VQFN EP T/R

Newark:
# TEXAS INSTRUMENTS CC1101RTKR GPSS WL SKU APP1, FULL REEL

Win Source:
IC RF TXRX ISM

CC1101RTKR中文资料参数规格

技术参数

频率 300MHz ~ 348MHz,387MHz ~ 464MHz,779MHz ~ 928MHz

电源电压DC 1.80V min

数据速率 500 kbps

输出功率 12 dBm

待机电流 200 nA

天线接线 Differential

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.8V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 1.8 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 VFQFN-20

外形尺寸

封装 VFQFN-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

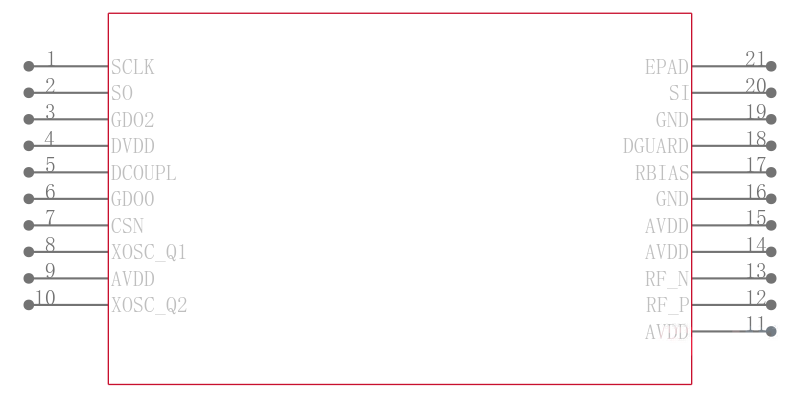

CC1101RTKR引脚图与封装图

在线购买CC1101RTKR

型号： CC1101RTKR

描述：低成本低功耗（低于1GHz）射频收发器 Low-Cost Low-Power Sub-1GHz RF Transceiver

替代型号CC1101RTKR
