CY7B9911V-5JXC

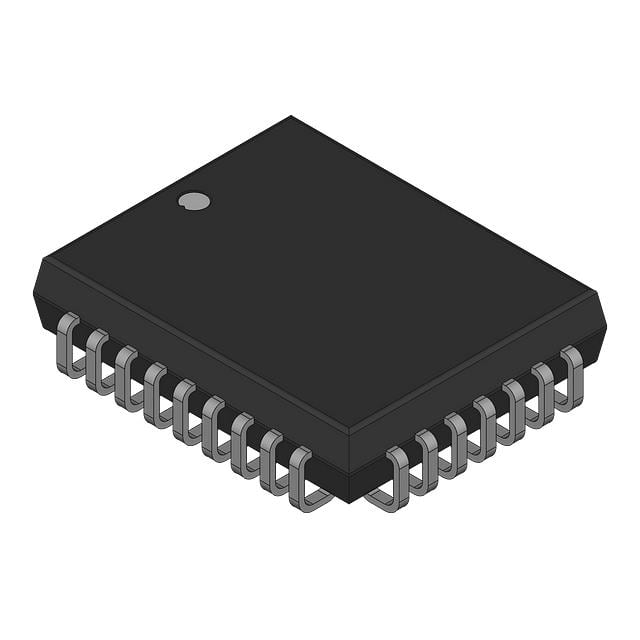

CY7B9911V-5JXC图片1

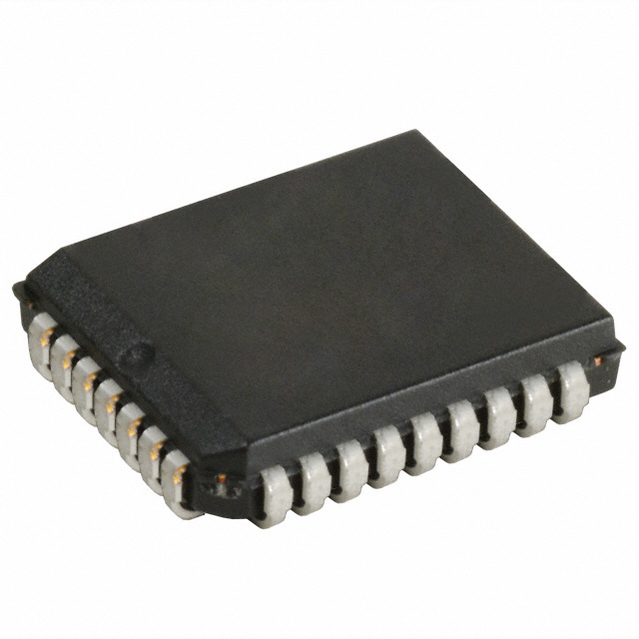

CY7B9911V-5JXC图片2
CY7B9911V-5JXC图片3
CY7B9911V-5JXC图片4
CY7B9911V-5JXC图片5
CY7B9911V-5JXC图片6
CY7B9911V-5JXC图片7
CY7B9911V-5JXC图片8
CY7B9911V-5JXC概述

高速低电压可编程偏移时钟缓冲器 High Speed Low Voltage Programmable Skew Clock Buffer

Fanout Buffer Distribution, Zero Delay Buffer IC 110MHz 1 32-LCC J-Lead


立创商城:
CY7B9911V-5JXC


得捷:
IC CLK BUFF SKEW 8OUT 32PLCC


艾睿:
Clock Generator 3.75MHz to 110MHz-IN 110MHz-OUT 32-Pin PLCC Tube


安富利:
Zero Delay Programmable PLL Clock Buffer Single 15MHz to 110MHz 32-Pin PLCC


Chip1Stop:
Clock Distribution Zero Delay Programmable PLL Clock Buffer Single 15MHz to 110MHz 32-Pin PLCC


DeviceMart:
IC CLK BUFF SKEW 8OUT 32PLCC


CY7B9911V-5JXC中文资料参数规格
技术参数

供电电流 95 mA

电路数 1

耗散功率 104 mW

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 104 mW

电源电压 3V ~ 3.6V

电源电压Max 3.63 V

电源电压Min 2.97 V

封装参数

安装方式 Surface Mount

引脚数 32

封装 PLCC-32

外形尺寸

宽度 11.5 mm

封装 PLCC-32

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CY7B9911V-5JXC引脚图与封装图
CY7B9911V-5JXC引脚图
CY7B9911V-5JXC封装图
CY7B9911V-5JXC封装焊盘图
在线购买CY7B9911V-5JXC
型号: CY7B9911V-5JXC
描述:高速低电压可编程偏移时钟缓冲器 High Speed Low Voltage Programmable Skew Clock Buffer
替代型号CY7B9911V-5JXC
型号/品牌 代替类型 替代型号对比

CY7B9911V-5JXC

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

CY7B9911V-5JC

赛普拉斯

完全替代

CY7B9911V-5JXC和CY7B9911V-5JC的区别

CY2305SC-1

赛普拉斯

类似代替

CY7B9911V-5JXC和CY2305SC-1的区别

CY7B9911V-5JXCT

赛普拉斯

类似代替

CY7B9911V-5JXC和CY7B9911V-5JXCT的区别
