C8051F850-B-DK

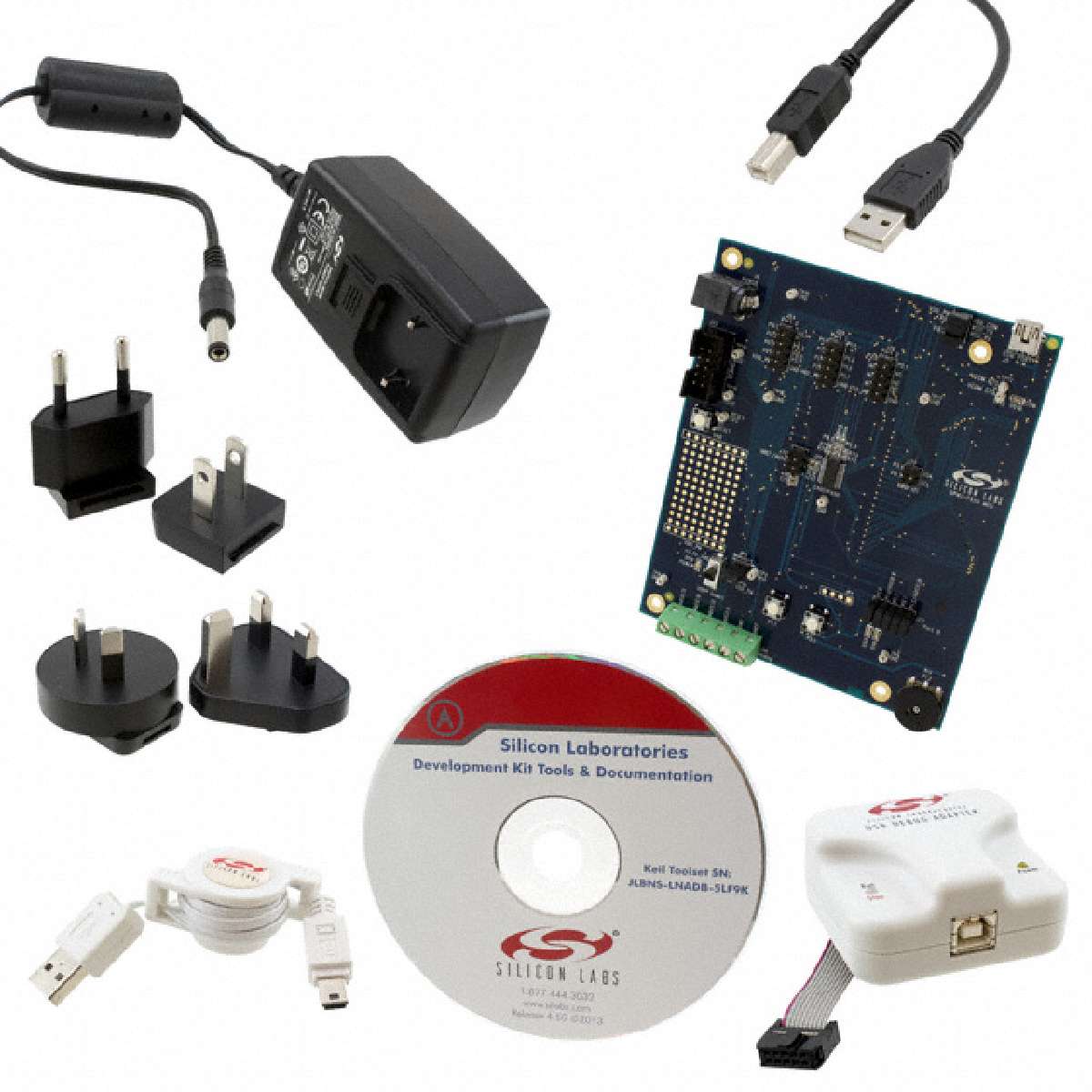

SILICON LABS  C8051F850-B-DK  C8051F850 微控制器开发套件

是用于C8051F850微控制器的. 这一综合性的开发套件旨在带给客户一种全新体验, 并附带开发者所需的所有配件便于开发者评估硬件及开发编码. C8051F850是一个高集成的AEC-Q100高品质微控制器, 功能和性能无可挑剔. 此微控制器为高效加强型8051, 管线型结构带有高达8KB闪存和最高 512B RAM内存, 一个12位多通道模拟至数字转换器ADC, 一个精密的内部电压基准, 两个模拟比较器可编程设计响应和滞后时间, 一个扩展了的温度范围以及一系列外设通讯设备. 此外, 此系列产品支持三个可独立配置的增强分辨率的PWM通道, 并为过亚保护和故障检测建立起死机/安全状态的硬件.

.

VDD选择开关和电源LED

.

电流测量跳线

.

按钮式开关

.

电位器, LED灯和模拟电位器终端　

.

电压和接地基准进入

.

VCP支持的LED灯

.

迷你USB B连接器连接 用于VCP

.

调试连接器

.

原型区域

.

虚拟COM端口和端口插针隔离电阻

插拔连接电缆之前确认关闭MCU卡电源和USB调试适配器电源.设备和/或USB调试适配器通电时插拔会损坏设备.

此MCU卡可脱离母板独立使用.
