C0603C0G1H150J030BA概述

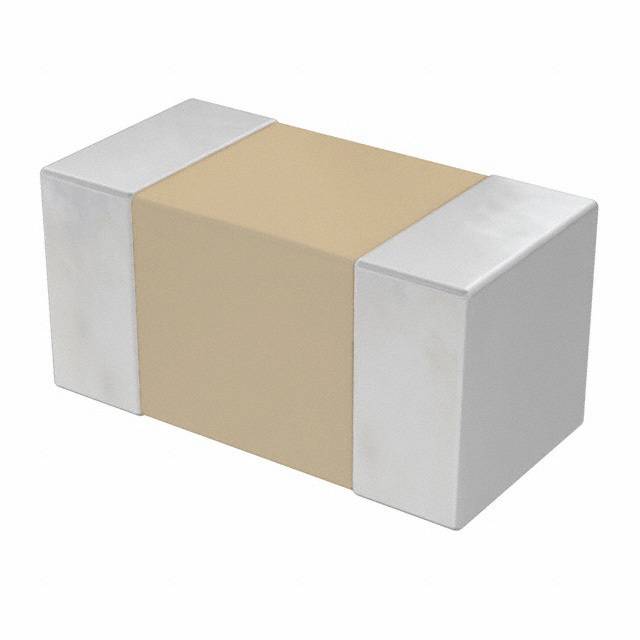

TDK C0603C0G1H150J030BA 多层陶瓷电容器, 表面贴装, 0201 [0603 公制], 15 pF, 50 V, ± 5%, C0G / NP0, C Series 新

C 型 0201 系列

专业系列的 TDK 多层陶瓷片状器。通过精密技术将可实现高电容。这些电容器包含单片结构，可确保出色的机械强度和可靠性。

### 特点和优势：

单片结构

低 ESL

低自加热和高纹波电阻

### 应用：

合适的应用可能包括一般电子设备、电源电路和办公自动化设备。

### 0201 系列

镍挡板终端覆镀锡 NiSn 层

应用包括移动电话、视频和调谐器设计

C0G/NP0 是温度补偿的最常见配方，属于 EIA I 类陶瓷材料

X7R、X5R 配方称为温度稳定陶瓷，属于 EIA II 类材料

Y5V、Z5U 配方适合有限温度范围内的一般用途，属于 EIA II 类材料；这些特征非常适合退耦应用。

C0603C0G1H150J030BA中文资料参数规格

技术参数

额定电压DC 50 V

电容 15 pF

容差 ±5 %

电介质特性 C0G/NP0

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 0201

外形尺寸

长度 0.6 mm

宽度 0.3 mm

高度 0.3 mm

封装 0201

厚度 300 µm

物理参数

材质 C0G/-55℃~+125℃

介质材料 Ceramic Multilayer

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

最小包装 15000

制造应用 for Automotive use., 通用, Please refer to Part No., Commercial Grade

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册
