C0603C0G1H180J030BA概述

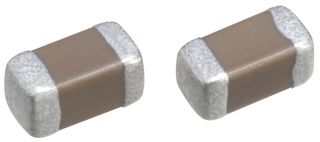

TDK C0603C0G1H180J030BA 多层陶瓷电容器, 表面贴装, 0201 [0603 公制], 18 pF, 50 V, ± 5%, C0G / NP0, C Series 新

C 型 0201 系列

专业系列的 TDK 多层陶瓷片状器。通过精密技术将可实现高电容。这些电容器包含单片结构，可确保出色的机械强度和可靠性。

### 特点和优势：

单片结构

低 ESL

低自加热和高纹波电阻

### 应用：

合适的应用可能包括一般电子设备、电源电路和办公自动化设备。

### 0201 系列

镍挡板终端覆镀锡 NiSn 层

应用包括移动电话、视频和调谐器设计

C0G/NP0 是温度补偿的最常见配方，属于 EIA I 类陶瓷材料

X7R、X5R 配方称为温度稳定陶瓷，属于 EIA II 类材料

Y5V、Z5U 配方适合有限温度范围内的一般用途，属于 EIA II 类材料；这些特征非常适合退耦应用。

C0603C0G1H180J030BA中文资料参数规格

技术参数

额定电压DC 50 V

电容 18 pF

容差 ±5 %

电介质特性 C0G/NP0

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 0201

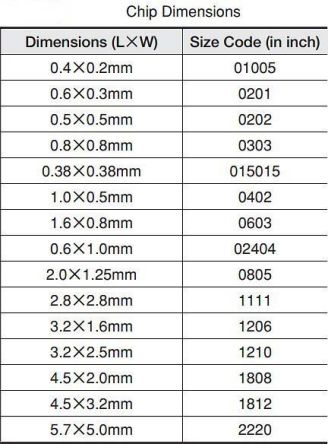

外形尺寸

长度 0.6 mm

宽度 0.3 mm

高度 0.3 mm

封装 0201

厚度 300 µm

物理参数

材质 C0G/-55℃~+125℃

介质材料 Ceramic Multilayer

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Cut Tape CT

最小包装 15000

制造应用 for Automotive use., Commercial Grade, 通用, Please refer to Part No.

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

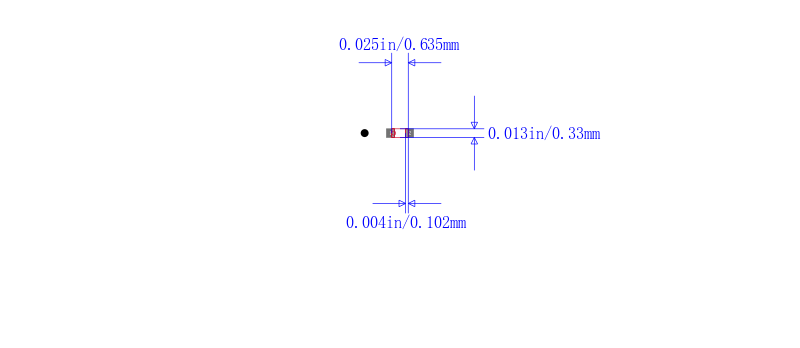

C0603C0G1H180J030BA引脚图与封装图

在线购买C0603C0G1H180J030BA

型号： C0603C0G1H180J030BA

制造商： TDK 东电化

描述：TDK C0603C0G1H180J030BA 多层陶瓷电容器, 表面贴装, 0201 [0603 公制], 18 pF, 50 V, ± 5%, C0G / NP0, C Series 新

立即咨询

替代型号C0603C0G1H180J030BA

型号/品牌	代替类型	替代型号对比
C0603C0G1H180J030BA TDK 东电化	当前型号	当前型号
C0603C0G1E180J030BA 东电化	类似代替	C0603C0G1H180J030BA和C0603C0G1E180J030BA的区别
CC0201JRNPO9BN180 国巨	类似代替	C0603C0G1H180J030BA和CC0201JRNPO9BN180的区别
GRM0335C1H180JA01D 村田	功能相似	C0603C0G1H180J030BA和GRM0335C1H180JA01D的区别
