C1005X5R1H222K050BA参数规格_中文资料_数据手册PDF

C1005X5R1H222K050BA概述

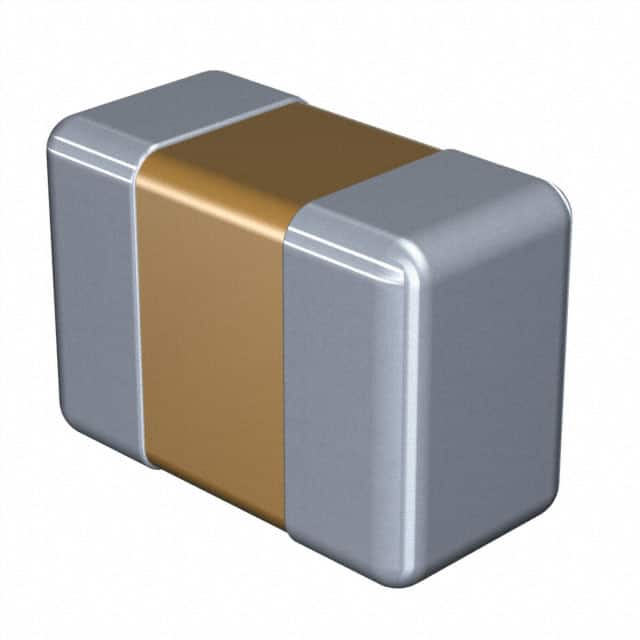

0402 50 V 0.0022 uF X5R ±10% 容差表面贴装多层陶瓷电容

±10% 50V 陶瓷器 X5R 0402（1005 公制）

得捷:
CAP CER 2200PF 50V X5R 0402

立创商城:
2.2nF ±10% 50V

贸泽:
Multilayer Ceramic Capacitors MLCC - SMD/SMT 2200pF 10% 50Volts

艾睿:
Cap Ceramic 0.0022uF 50V X5R 10% SMD 0402 85°C T/R

Verical:
Cap Ceramic 0.0022uF 50V X5R 10% Pad SMD 0402 85C Low ESR T/R

Newark:
# TDK C1005X5R1H222K050BA SMD Multilayer Ceramic Capacitor, 0402 [1005 Metric], 2200 pF, 50 V, ± 10%, X5R, C Series

C1005X5R1H222K050BA中文资料参数规格

技术参数

额定电压DC 50 V

电容 2200 pF

容差 ±10 %

电介质特性 X5R

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 0.5 mm

高度 0.5 mm

封装公制 1005

封装 0402

厚度 0.5 mm

物理参数

材质 X5R/-55℃~+85℃

介质材料 Ceramic Multilayer

工作温度 -55℃ ~ 85℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

最小包装 10000

制造应用 Commercial Grade, 通用, for Automotive use., Please refer to Part No.

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

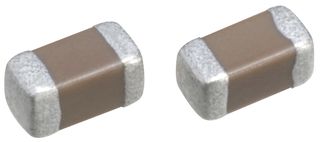

C1005X5R1H222K050BA引脚图与封装图

在线购买C1005X5R1H222K050BA

型号： C1005X5R1H222K050BA

制造商： TDK 东电化

描述：0402 50 V 0.0022 uF X5R ±10% 容差表面贴装多层陶瓷电容

立即咨询

替代型号C1005X5R1H222K050BA

型号/品牌	代替类型	替代型号对比
C1005X5R1H222K050BA TDK 东电化	当前型号	当前型号
CGA2B2X5R1H222K050BA 东电化	类似代替	C1005X5R1H222K050BA和CGA2B2X5R1H222K050BA的区别
GRM155R61H222KA01D 村田	功能相似	C1005X5R1H222K050BA和GRM155R61H222KA01D的区别
UMK105BJ222KV-F 太诱	功能相似	C1005X5R1H222K050BA和UMK105BJ222KV-F的区别
