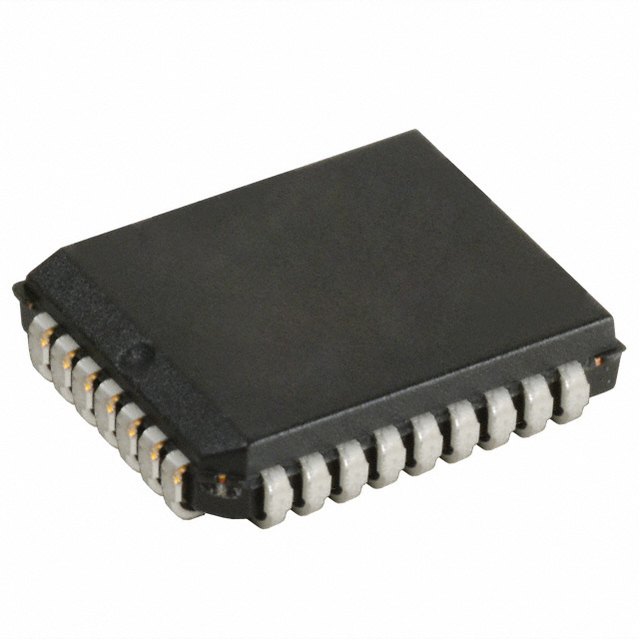

CY7B991-5JXI图片1
CY7B991-5JXI图片2
CY7B991-5JXI图片3
CY7B991-5JXI图片4
CY7B991-5JXI图片5
CY7B991-5JXI图片6
CY7B991-5JXI图片7
CY7B991-5JXI图片8
CY7B991-5JXI图片9
CY7B991-5JXI概述

可编程偏移时钟缓冲器 Programmable Skew Clock Buffer

Clock Buffer/Driver IC 8:8 80MHz 32-LCC J-Lead


贸泽:
Phase Locked Loops - PLL 0-DELAY PRGRM SKEW PLL SINGLE 15-80MHz


艾睿:
Clock Generator 3.75MHz to 80MHz-IN 80MHz-OUT 32-Pin PLCC Tube


安富利:
Zero Delay Programmable PLL Clock Buffer Single 15MHz to 80MHz 32-Pin PLCC


Chip1Stop:
Clock Distribution Clock Generator 3.75MHz to 80MHz Input 80MHz Output 32-Pin PLCC


CY7B991-5JXI中文资料参数规格
技术参数

供电电流 90 mA

电路数 1

耗散功率 78 mW

占空比 50 %

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 78 mW

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 32

封装 PLCC-32

外形尺寸

长度 14.05 mm

宽度 11.5 mm

高度 2.67 mm

封装 PLCC-32

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CY7B991-5JXI引脚图与封装图

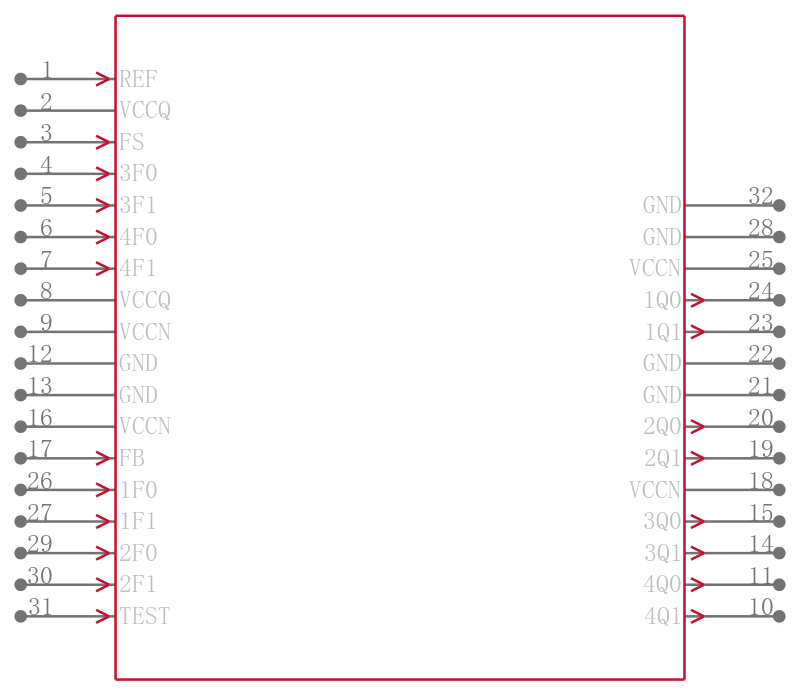

CY7B991-5JXI引脚图
CY7B991-5JXI封装图
CY7B991-5JXI封装焊盘图
在线购买CY7B991-5JXI
型号: CY7B991-5JXI
描述:可编程偏移时钟缓冲器 Programmable Skew Clock Buffer
替代型号CY7B991-5JXI
型号/品牌 代替类型 替代型号对比

CY7B991-5JXI

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

CY7B991-5JI

赛普拉斯

完全替代

CY7B991-5JXI和CY7B991-5JI的区别

CY7B991-5JXCT

赛普拉斯

完全替代

CY7B991-5JXI和CY7B991-5JXCT的区别

CY7B991-5JXIT

赛普拉斯

完全替代

CY7B991-5JXI和CY7B991-5JXIT的区别
