CY7C1371D-100AXI

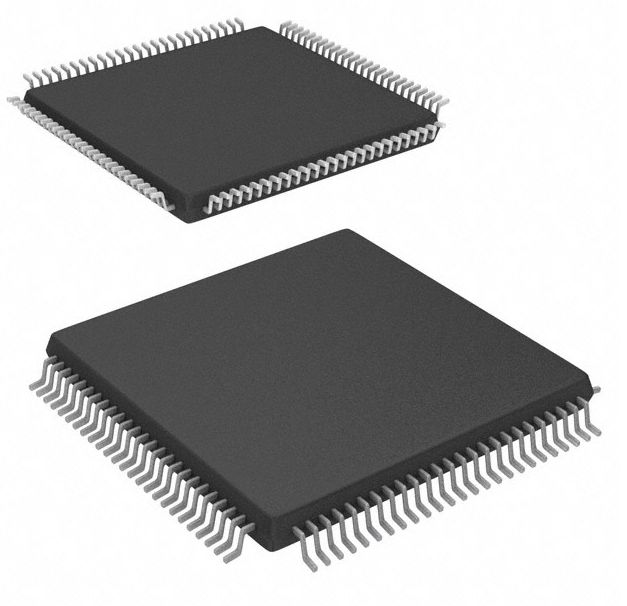

CY7C1371D-100AXI图片1

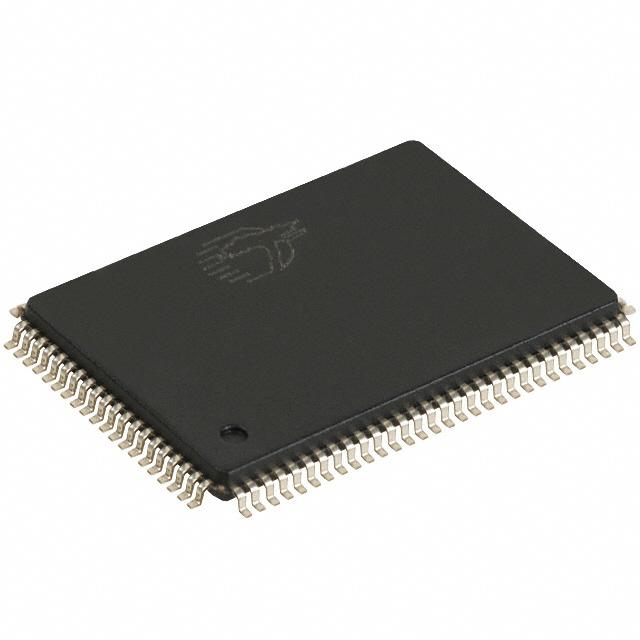

CY7C1371D-100AXI图片2
CY7C1371D-100AXI图片3
CY7C1371D-100AXI图片4
CY7C1371D-100AXI图片5
CY7C1371D-100AXI图片6
CY7C1371D-100AXI图片7
CY7C1371D-100AXI图片8
CY7C1371D-100AXI图片9
CY7C1371D-100AXI概述

18兆位( 512K ×36 / 1M ×18 )流通型SRAM与NoBL⑩架构 18-Mbit 512K x 36/1M x 18 Flow-Through SRAM with NoBL⑩ Architecture

SRAM - 同步,SDR 存储器 IC 18Mb(512K x 36) 并联 100 MHz 8.5 ns 100-TQFP(14x20)


贸泽:
SRAM 18Mb 100Mhz 512Kx36 Flow-Thru SRAM


艾睿:
SRAM Chip Sync Quad 3.3V 18M-Bit 512K x 36 8.5ns 100-Pin TQFP Tray


安富利:
SRAM Chip Sync Quad 3.3V 18M-Bit 512K x 36 8.5ns 100-Pin TQFP


Chip1Stop:
SRAM Chip Sync Quad 3.3V 18M-Bit 512K x 36 8.5ns 100-Pin TQFP Tray


Verical:
SRAM Chip Sync Quad 3.3V 18M-bit 512K x 36 8.5ns 100-Pin TQFP Tray


DeviceMart:
IC SRAM 18MBIT 100MHZ 100LQFP


CY7C1371D-100AXI中文资料参数规格
技术参数

电源电压DC 3.30 V, 3.60 V max

时钟频率 100MHz max

存取时间 8.5 ns

内存容量 18000000 B

存取时间Max 8.5 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3.135V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 3.135 V

封装参数

安装方式 Surface Mount

引脚数 100

封装 TQFP-100

外形尺寸

高度 1.4 mm

封装 TQFP-100

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 3A991.b.2.a

香港进出口证 NLR

数据手册

CY7C1371D-100AXI引脚图与封装图
CY7C1371D-100AXI引脚图
CY7C1371D-100AXI封装图
CY7C1371D-100AXI封装焊盘图
在线购买CY7C1371D-100AXI
型号: CY7C1371D-100AXI
描述:18兆位( 512K ×36 / 1M ×18 )流通型SRAM与NoBL⑩架构 18-Mbit 512K x 36/1M x 18 Flow-Through SRAM with NoBL⑩ Architecture
替代型号CY7C1371D-100AXI
型号/品牌 代替类型 替代型号对比

CY7C1371D-100AXI

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

CY7C1371D-100AXC

赛普拉斯

类似代替

CY7C1371D-100AXI和CY7C1371D-100AXC的区别

CY7C1371D-133AXC

赛普拉斯

类似代替

CY7C1371D-100AXI和CY7C1371D-133AXC的区别

CY7C1371C-100AC

赛普拉斯

类似代替

CY7C1371D-100AXI和CY7C1371C-100AC的区别
