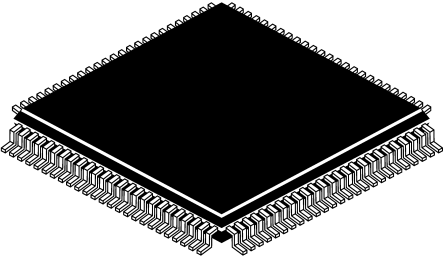

SILICON LABS C8051F020-GQ 微控制器, 8位, ISP 闪存, C8051F02x, 25 MHz, 64 KB, 4.25 KB, 100 引脚, TQFP
C8051F02x ，
Silicon Labs C8051F02x 是高度集成的混合信号微控制器 MCU，带两个独立的高速 ADC 子系统。C8051F02x 设备包含两个独立的 12 位 DAC、片上 VDD 监控器、监控计时器和时钟振荡器，是独立的片上系统解决方案。
使用固件启用、禁用和配置所有模拟和数字外围器件。可对闪存进行重新编程（甚至进行在线重新编程），从而提供非易失数据存储，还可现场升级 8051 固件。
它们指定用于工业温度范围内（45°C 至 +85°C）的 2.7 V 至 3.6 V 操作。C8051F020/2 采用 100 引脚 TQFP 封装。C8051F021/3 提供 64 引脚 TQFP 封装。
\- 8051 兼容的 CIP-51 微控制器核心（高达 25 MIPS）
\- 系统内的全速非侵入式调试接口（片上）
\- 12 C8051F020/1 或 10 位 C8051F022/3 100 ksps 8 通道 ADC，带 PGA 和模拟多路复用器
\- 8 位 ADC 500 ksps 8 通道 ADC，带 PGA 和模拟多路复用器
\- 两个 12 位 DAC，带可编程更新安排
\- 64 kB 的系统内可编程闪存
\- 4352 4096+256 字节的片上 RAM
\- 外部数据存储器接口，带 64 KB 地址空间
\- SPI，SMBus/I2C，和两个在硬件中实施的 UART 串行接口
\- 64 个数字输入/输出引脚 C8051F020/2 或 32 个数字输入/输出引脚 C8051F021/3
\- 五个通用 16 位计时器
\- 可编程计数器/计时器阵列，具有五个捕获/比较模块
\- 片上监控计时器、VDD 监测器和温度传感器
频率 25 MHz
电源电压DC 3.30 V, 3.60 V max
通道数 5
针脚数 100
时钟频率 25 MHz
RAM大小 4.25 KB
位数 8
FLASH内存容量 64 KB
I/O引脚数 64
存取时间 25.0 µs
内核架构 8051
内存容量 64000 B
模数转换数ADC 2
输入/输出数 64 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
数模转换数DAC 1
电源电压Max 3.6 V
电源电压Min 2.7 V
安装方式 Surface Mount
引脚数 100
封装 TQFP-100
长度 14 mm
宽度 14 mm
高度 1 mm
封装 TQFP-100
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 成像, 视频和目视, Communications & Networking, Sensing & Instrumentation, 通信与网络, 传感与仪器, 成像, Imaging, Video & Vision, 视频和目视
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
C8051F020-GQ Silicon Labs 芯科 | 当前型号 | 当前型号 |
C8051F020-GQR 芯科 | 类似代替 | C8051F020-GQ和C8051F020-GQR的区别 |
C8051F020 芯科 | 类似代替 | C8051F020-GQ和C8051F020的区别 |
C8051F020R 芯科 | 类似代替 | C8051F020-GQ和C8051F020R的区别 |
