C2012X5R1A225K085AA参数规格_中文资料_数据手册PDF

C2012X5R1A225K085AA概述

TDK C2012X5R1A225K085AA 多层陶瓷电容器, 表面贴装, C Series, 2.2 µF, ± 10%, X5R, 10 V, 0805 [2012 公制]

C 型 0805 系列，X5R 电介质

TDK C 系列通用多层陶瓷片状器适用于高频率和高密度类型电源。

### 特点和优势：

高电容，采用能使用多个更薄陶瓷电介质层的精密技术

单片结构可确保卓越的机械强度和可靠性

低 ESL 和极佳的频率特性让电路设计可以接近符合理论值。

由于低 ESR，低自加热且耐高纹波

### 应用

商用级，适用于一般应用，包括

一般电子设备；移动通信设备；电源电路；办公自动化设备；电视、LED 显示屏；服务器、PC、笔记本电脑、平板电脑

C2012X5R1A225K085AA中文资料参数规格

技术参数

额定电压DC 10.0 V

电容 2.2 µF

容差 ±10 %

电介质特性 X5R

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压 10 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 2012

封装 0805

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.85 mm

封装公制 2012

封装 0805

厚度 0.85 mm

物理参数

材质 X5R/-55℃~+85℃

介质材料 Ceramic Multilayer

工作温度 -55℃ ~ 85℃

温度系数 ±15 %

其他

产品生命周期 Production Not Recommended for New Design

包装方式 Tape & Reel TR

最小包装 4000

制造应用 Commercial Grade, 通用, 电源管理, Consumer Electronics, 工业, 消费电子产品, Portable Devices, Power Management, Please refer to Part No., for Automotive use., Industrial, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

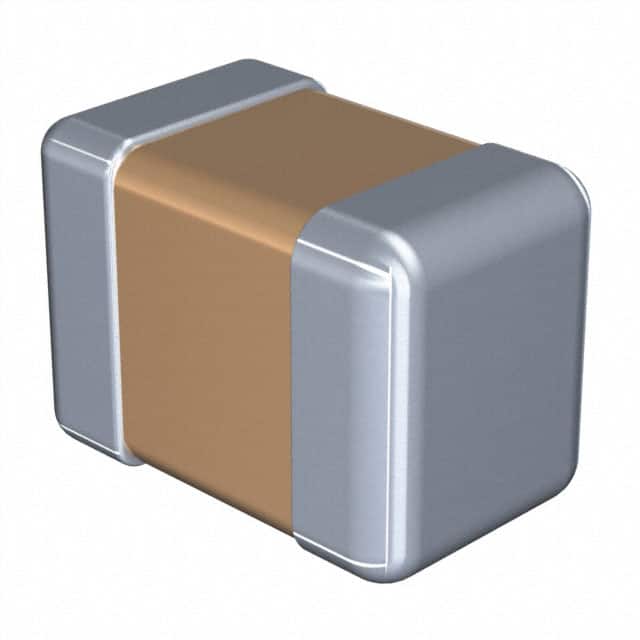

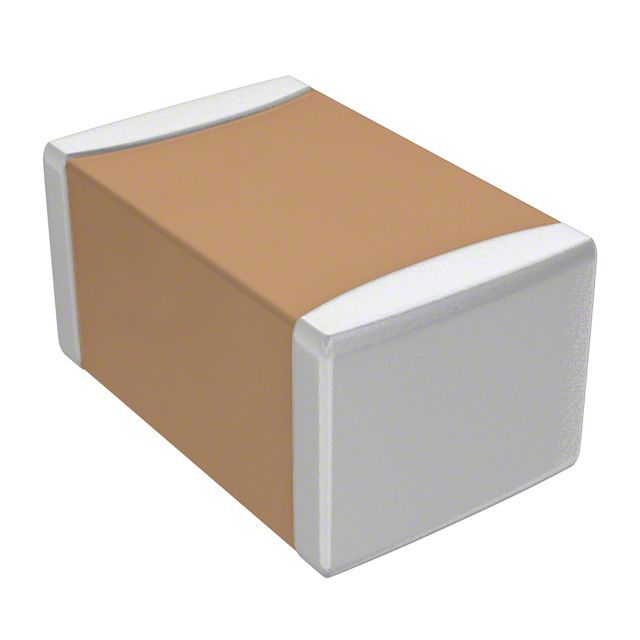

C2012X5R1A225K085AA引脚图与封装图

在线购买C2012X5R1A225K085AA

型号： C2012X5R1A225K085AA

制造商： TDK 东电化

描述：TDK C2012X5R1A225K085AA 多层陶瓷电容器, 表面贴装, C Series, 2.2 µF, ± 10%, X5R, 10 V, 0805 [2012 公制]

立即咨询

替代型号C2012X5R1A225K085AA

型号/品牌	代替类型	替代型号对比
C2012X5R1A225K085AA TDK 东电化	当前型号	当前型号
0805ZD225KAT2A 艾维克斯	完全替代	C2012X5R1A225K085AA和0805ZD225KAT2A的区别
CC0805KRX5R6BB225 国巨	完全替代	C2012X5R1A225K085AA和CC0805KRX5R6BB225的区别
LMK212BJ225KD-T 太诱	完全替代	C2012X5R1A225K085AA和LMK212BJ225KD-T的区别
