CD4097BE参数规格_中文资料_数据手册PDF

CD4097BE概述

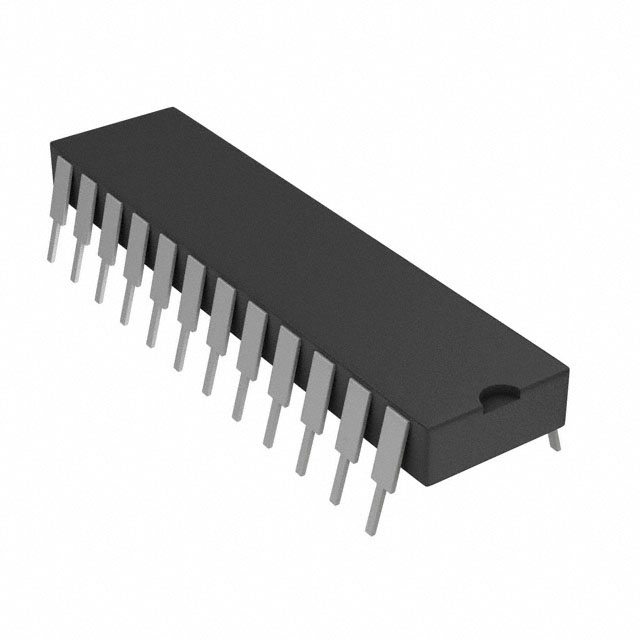

TEXAS INSTRUMENTS CD4097BE 逻辑芯片, 模拟多路复用器/信号分离器, 8路, 24DIP

2 Circuit IC Switch 8:1 240Ohm 24-PDIP

得捷:
IC MUX/DEMUX DUAL 1X8 24DIP

e络盟:
# TEXAS INSTRUMENTS CD4097BE 逻辑芯片, 模拟多路复用器/信号分离器, 8路, 24DIP

艾睿:
Analog Multiplexer Single 8:1 24-Pin PDIP Tube

安富利:
Analog Multiplexer Single 8:1 24-Pin PDIP Tube

Chip1Stop:
Analog Multiplexer Single 8:1 24-Pin PDIP Tube

CD4097BE中文资料参数规格

技术参数

电源电压DC 3.00V min

电路数 2

通道数 1

针脚数 24

位数 8

极性 Non-Inverting

电压波节 5.00 V, 10.0 V, 15.0 V

耗散功率 500 mW

静态电流 80.0 nA

输入电容 5.00 pF

带宽 20 Mhz

工作温度Max 125 ℃

工作温度Min -55 ℃

3dB带宽 20 MHz

耗散功率Max 500 mW

电源电压 3V ~ 18V

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP-24

外形尺寸

封装 PDIP-24

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

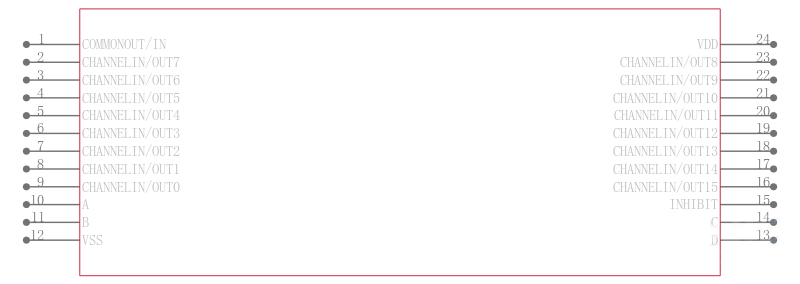

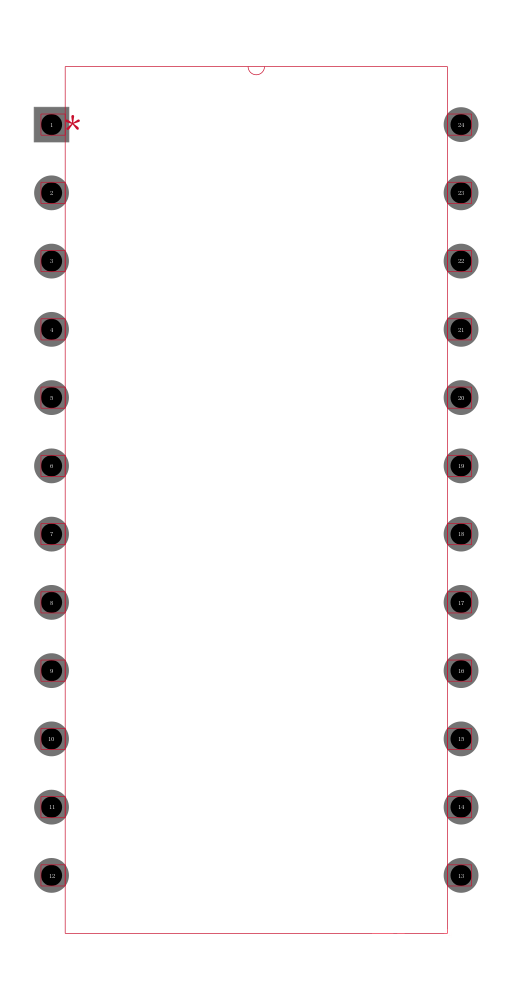

CD4097BE引脚图与封装图

在线购买CD4097BE

型号： CD4097BE

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS CD4097BE 逻辑芯片, 模拟多路复用器/信号分离器, 8路, 24DIP

立即咨询

替代型号CD4097BE

型号/品牌	代替类型	替代型号对比
CD4097BE TI 德州仪器	当前型号	当前型号
CD4097BEE4 德州仪器	完全替代	CD4097BE和CD4097BEE4的区别
CD4097BM96E4 德州仪器	类似代替	CD4097BE和CD4097BM96E4的区别
CD4097BM96G4 德州仪器	类似代替	CD4097BE和CD4097BM96G4的区别
