C8051F005DK概述

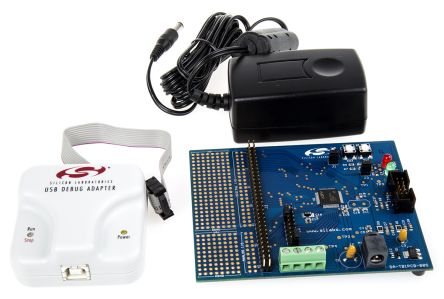

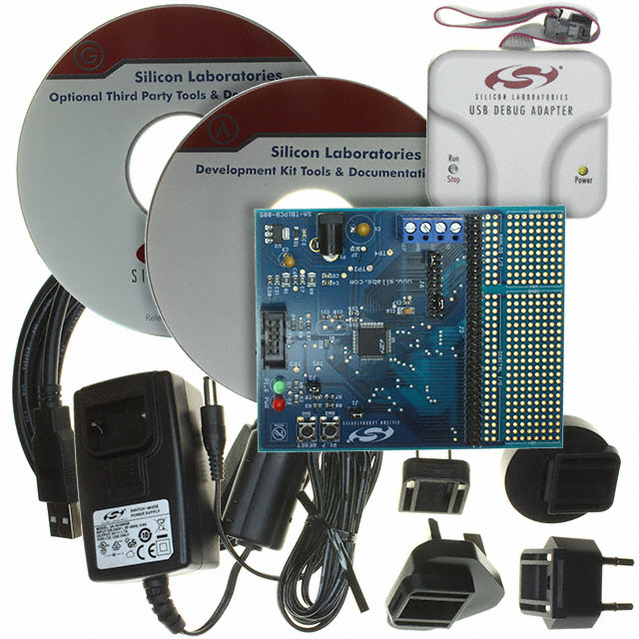

C8051Fxxx 系列开发套件一系列开发套件,包含使用 C8051Fxxx 系列混合信号微控制器开发应用程序所需的一切 通用格式开发套件 IDE 通过芯片 JTAG 接口通信 板上有原型设计区 USB PC 接口 ### 随附CD 上带有宏汇编程序和 C 编译器的 IDE,USB-JTAG IDE 适配器模块,USB 电缆### 8051 微控制器,Silicon Labs

设计用以开发C8051F005 MCU的应用. 这一8位 MCU设备为高度集成混合信号的MCU, 具有一个真实12位多通道模数转换器和两个隔离的12位数模转换器, 两个电压比较器, 一个电压基准和一个8051 兼容性微控制器内核,带32KB闪存存储器. 此外还有I2C/SMBus, UART,和SPI串行接口接入在硬件和可编程计数器/计时器含5个捕捉/比较模块. 另有四个通用16位计时器和4字节宽通用数字端口输入/输出. 此F005含有2304字节RAM, 运行高达25MIPS. 此MCU带有一个板载VDD监视器, WDT和时钟振荡器,是一个片上独立系统. 这一MCU有效配置和管理模拟和数字外部设备. 这一闪存存储器可在电路中被重新编程, 提供非易失性数据存储, 并为8051固件进行现场升级.

.
流水线指令架构, 在1或2个系统时钟中执行70%的指令
.
扩展的中断处理程序, 高达21个中断源
.
32端口输入/输出, 全为5V公差
.
片上仿真电路支持全速, 非侵入式电路内仿真
.
支持端点, 单步进, 观察点, 检测/修改内存和寄存器
.
性能优越的仿真系统, 使用ICE芯片,目标指示工具target pods和插座
.
完全符合 IEEE 1149.1规格
C8051F005DK中文资料参数规格
技术参数

通道数 5

RAM大小 2250 B

位数 8

FLASH内存容量 32000 B

内核架构 8051

封装参数

封装 LQFP

外形尺寸

封装 LQFP

其他

产品生命周期 Not Recommended

包装方式 Bulk

制造应用 工业, Fibre Optics, 通信与网络, Test & Measurement, Communications & Networking, Wireless, 光纤, 无线, 传感与仪器, 测试与测量, Industrial, Sensing & Instrumentation

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

C8051F005DK引脚图与封装图
C8051F005DK引脚图

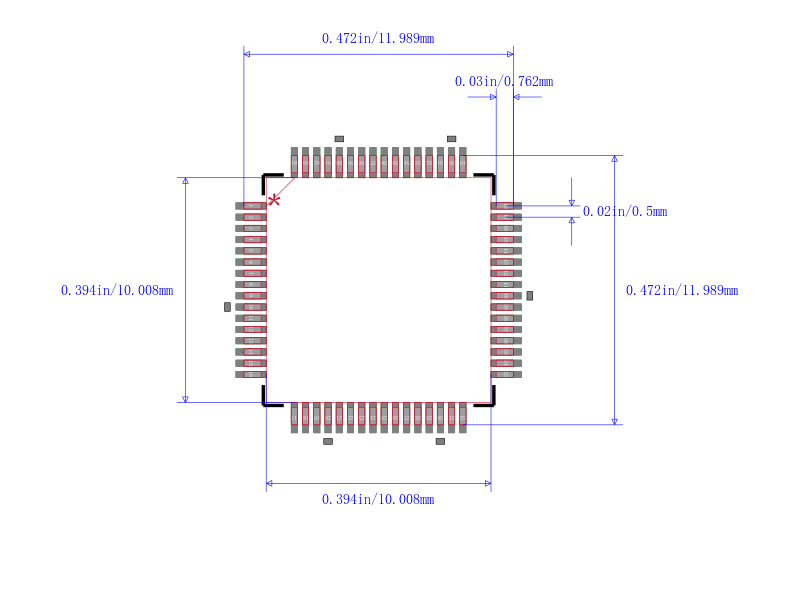

C8051F005DK封装图
C8051F005DK封装焊盘图
在线购买C8051F005DK
型号: C8051F005DK
描述:C8051Fxxx 系列开发套件 一系列开发套件,包含使用 C8051Fxxx 系列混合信号微控制器开发应用程序所需的一切 通用格式开发套件 IDE 通过芯片 JTAG 接口通信 板上有原型设计区 USB PC 接口 ### 随附 CD 上带有宏汇编程序和 C 编译器的 IDE,USB-JTAG IDE 适配器模块,USB 电缆 ### 8051 微控制器,Silicon Labs
替代型号C8051F005DK
型号/品牌 代替类型 替代型号对比

C8051F005DK

Silicon Labs 芯科

当前型号

当前型号

C8051F005DK-U

芯科

完全替代

C8051F005DK和C8051F005DK-U的区别
