C8051F350DK概述

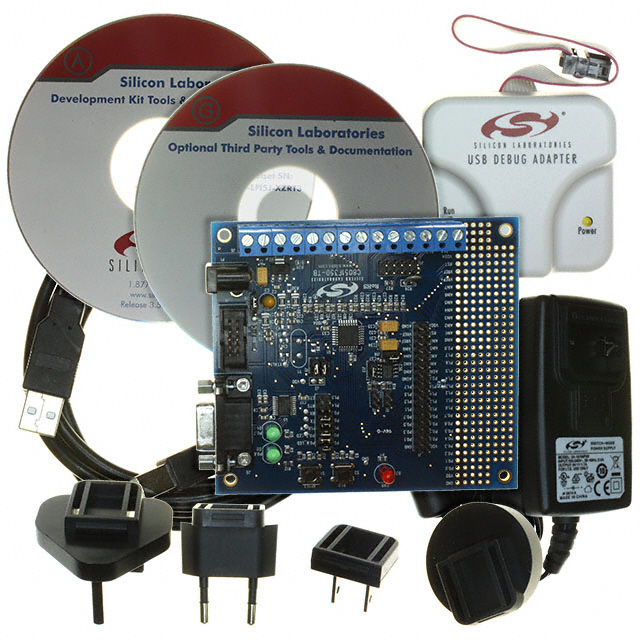

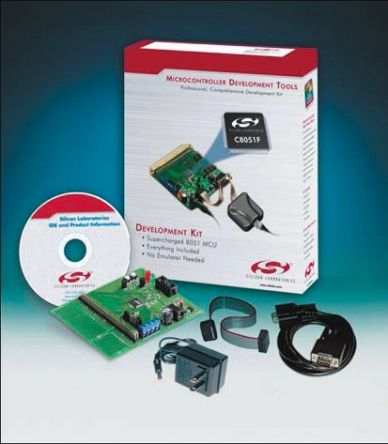

C8051Fxxx 系列开发套件一系列开发套件,包含使用 C8051Fxxx 系列混合信号微控制器开发应用程序所需的一切 通用格式开发套件 IDE 通过芯片 JTAG 接口通信 板上有原型设计区 USB PC 接口 ### 随附CD 上带有宏汇编程序和 C 编译器的 IDE,USB-JTAG IDE 适配器模块,USB 电缆### 8051 微控制器,Silicon Labs

MCU设计用于C8051F350微控制器. 这一C8051F350混合信号8位微控制器设备包括一个24位Σ-Δ模数转换器亚系统. 这一亚系统可接受高达8个输入通道, 配有一个128倍可编程增益级, 还包括两个分离的8位数模转换器. 配有片上上电复位, VDD监视器, 看门狗计时器和时钟振荡器, 这一C8051F350设备是一个真正的片上独立系统 . 这一闪存存储器可在电路中重新编程, 提供非易失性数据存储, 并允许8051固件现场升级. 用户软件完全控制所有外部设备, 可关闭单个或所有外部设备以节省电量.

.
流水线指令架构, 在1或2个系统时钟中执行70%的指令
.
扩展的中断处理程序
.
17端口输入/输出, 全5V公差
.
可同时获取硬件SM总线I2C兼容, SPI, 和UART串行端口
.
片上调试器电路支持全速, 非侵入式系统内调试不需仿真器
.
提供断点, 单步进, 观察点
.
检查/修改存储器, 寄存器, 和堆栈
.
性能优越的仿真系统, 使用ICE芯片,目标指示工具target pods和插座
C8051F350DK中文资料参数规格
技术参数

通道数 3

RAM大小 750 B

位数 8

FLASH内存容量 8000 B

内核架构 8051

封装参数

安装方式 Surface Mount

封装 LQFP

外形尺寸

封装 LQFP

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, 测试与测量, 通信与网络, 工业, Sensing & Instrumentation, 传感与仪器, Test & Measurement, Fibre Optics, Wireless, 光纤, Communications & Networking, 无线

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

在线购买C8051F350DK
型号: C8051F350DK
描述:C8051Fxxx 系列开发套件 一系列开发套件,包含使用 C8051Fxxx 系列混合信号微控制器开发应用程序所需的一切 通用格式开发套件 IDE 通过芯片 JTAG 接口通信 板上有原型设计区 USB PC 接口 ### 随附 CD 上带有宏汇编程序和 C 编译器的 IDE,USB-JTAG IDE 适配器模块,USB 电缆 ### 8051 微控制器,Silicon Labs
