CSD15571Q2概述
20V N 通道 NexFET 功率 MOSFET，CSD15571Q2
此 NexFET 功率 MOSFET 被设计成在功率转换和负载管理应用中大大降低功率损耗。 小外形尺寸无引线 SON 2mm x 2mm 封装提供针对封装尺寸的出色散热性能。
顶视图 RθJA = 50，这是在 1 平方英寸纯铜（2 盎司），厚度为 .060" 的环氧板 FR4 印刷电路板 PCB 上测得的值。脉冲持续时间 10μs，占空比 ≤ 2%
- .
- 超低 Qg和 Qgd
- .
- 低热阻
- .
- 雪崩级
- .
- 无铅端子镀层
- .
- 符合 RoHS 标准
- .
- 无卤素
- .
- 小外形尺寸无引线 SON 2mm × 2mm 塑料封装
## 应用范围
- .
- 针对负载开关应用进行了优化
- .
- 存储、平板电脑和手持类器件
- .
- 针对控制场效应 FET 应用进行了优化
- .
- 负载点同步降压转换器
CSD15571Q2中文资料参数规格
技术参数
通道数 1
极性 N-CH
耗散功率 2.5 W
阈值电压 1.45 V
漏源极电压Vds 20 V
连续漏极电流Ids 22A
上升时间 17.2 ns
输入电容Ciss 419pF @10VVds
下降时间 4.1 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 2.5W Ta
封装参数
安装方式 Surface Mount
引脚数 6
封装 WSON-FET-6
外形尺寸
长度 2 mm
宽度 2 mm
高度 0.75 mm
封装 WSON-FET-6
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 正在供货
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

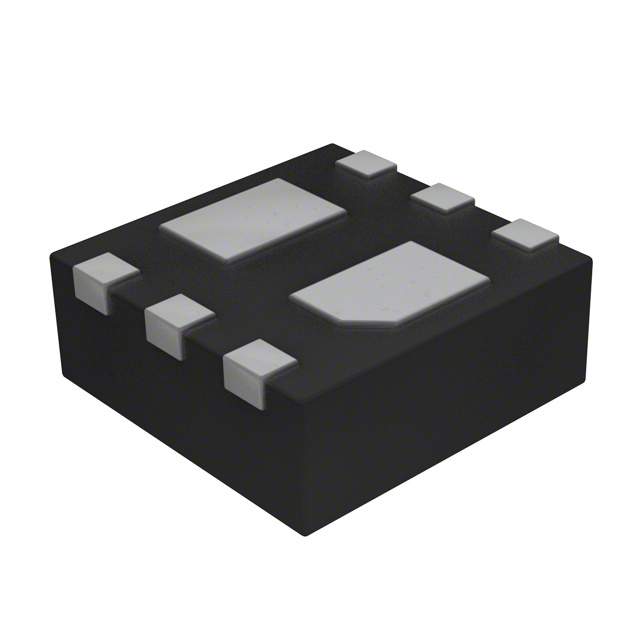

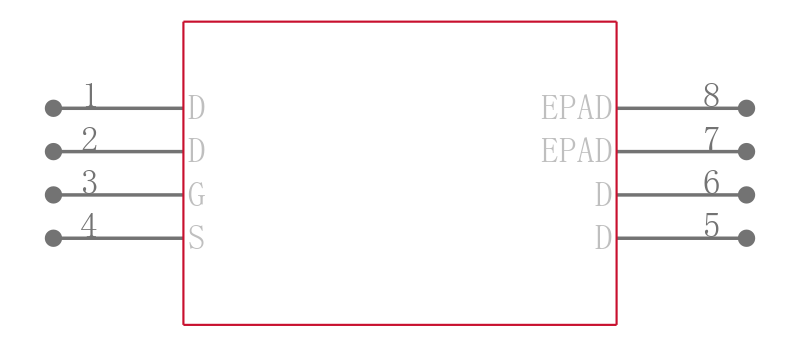

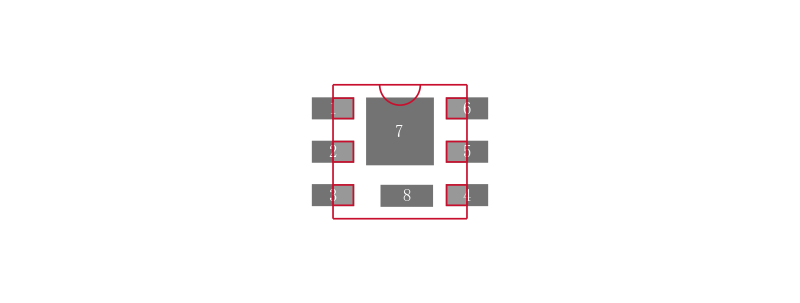

CSD15571Q2引脚图与封装图
