CY7B991-2JXCT

CY7B991-2JXCT图片1
CY7B991-2JXCT图片2
CY7B991-2JXCT图片3
CY7B991-2JXCT图片4
CY7B991-2JXCT图片5
CY7B991-2JXCT图片6
CY7B991-2JXCT图片7
CY7B991-2JXCT概述

CY7B991 系列 8 输出 5 V 100 MHz 可编程偏移时钟缓冲器 表面贴装 - PLCC-32

时钟 缓冲器/驱动器 IC 8:8 80 MHz 32-LCC(J 形引线)


贸泽:
Phase Locked Loops - PLL 5V 80MHz 8 TLL COM Programable


艾睿:
Clock Generator 3.75MHz to 80MHz Input 80MHz Output 32-Pin PLCC T/R


安富利:
Zero Delay Programmable PLL Clock Buffer Single 15MHz to 80MHz 32-Pin PLCC T/R


富昌:
CY7B991 系列 8 输出 5 V 100 MHz 可编程偏移时钟缓冲器 表面贴装 - PLCC-32


Chip1Stop:
Clock Distribution Clock Generator 3.75MHz to 80MHz Input 80MHz Output 32-Pin PLCC T/R


CY7B991-2JXCT中文资料参数规格
技术参数

电路数 1

占空比 50 %

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 78 mW

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 32

封装 PLCC-32

外形尺寸

长度 14.05 mm

宽度 11.5 mm

高度 2.67 mm

封装 PLCC-32

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CY7B991-2JXCT引脚图与封装图
CY7B991-2JXCT引脚图
CY7B991-2JXCT封装图

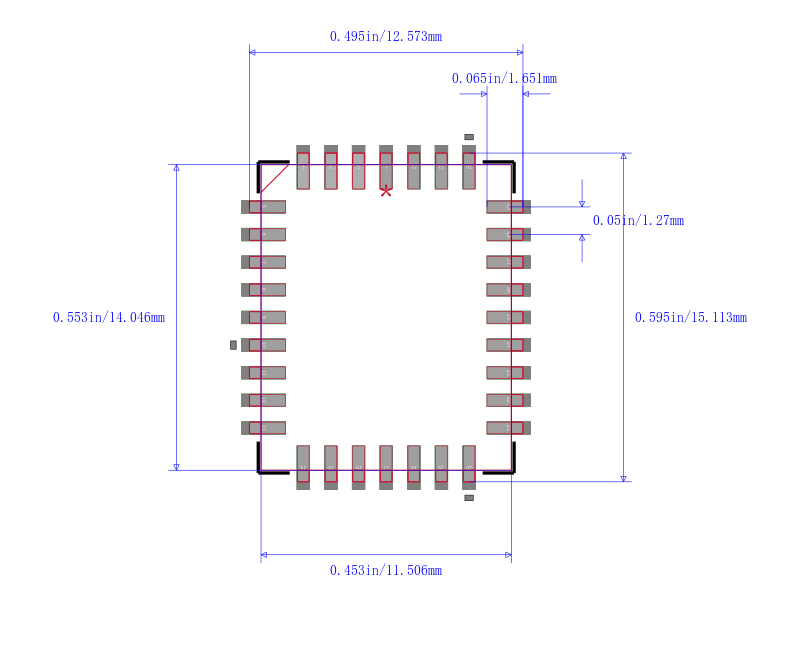

CY7B991-2JXCT封装焊盘图
在线购买CY7B991-2JXCT
型号: CY7B991-2JXCT
描述:CY7B991 系列 8 输出 5 V 100 MHz 可编程偏移时钟缓冲器 表面贴装 - PLCC-32
替代型号CY7B991-2JXCT
型号/品牌 代替类型 替代型号对比

CY7B991-2JXCT

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

CY7B991-2JXC

赛普拉斯

完全替代

CY7B991-2JXCT和CY7B991-2JXC的区别

MC100LVEP111FAG

安森美

功能相似

CY7B991-2JXCT和MC100LVEP111FAG的区别

CY2305SXC-1

赛普拉斯

功能相似

CY7B991-2JXCT和CY2305SXC-1的区别
