CY7B994V-2BBI

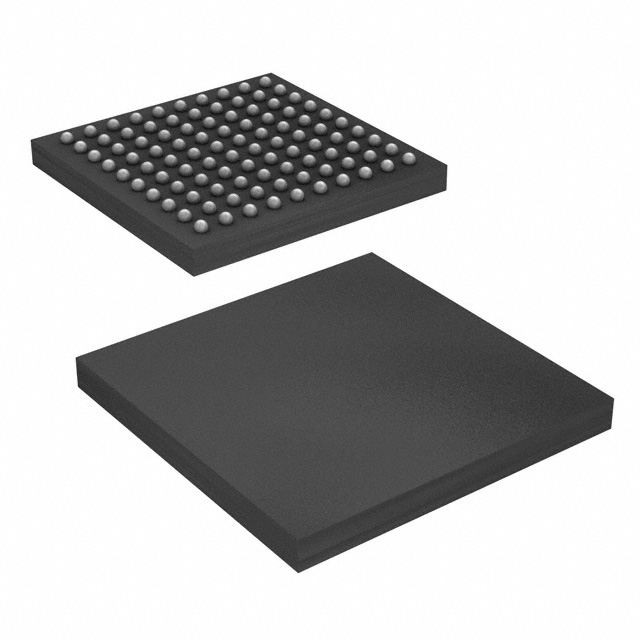

CY7B994V-2BBI图片1
CY7B994V-2BBI图片2
CY7B994V-2BBI图片3
CY7B994V-2BBI图片4
CY7B994V-2BBI图片5
CY7B994V-2BBI图片6
CY7B994V-2BBI图片7
CY7B994V-2BBI概述

高速多相位锁相环时钟缓冲器 High-Speed Multi-Phase PLL Clock Buffer

Clock Buffer, Fanout Distribution IC 200MHz 1 100-LBGA


立创商城:
CY7B994V-2BBI


得捷:
PLL BASED CLOCK DRIVER, 7B SERIE


贸泽:
锁相环 - PLL 3.3V 200MHz 10 IND Programable


艾睿:
Clock Generator 24MHz to 200MHz Input 200MHz Output 100-Pin TBGA


安富利:
Zero Delay PLL Clock Buffer Single 24MHz to 200MHz 100-Pin TBGA


Chip1Stop:
Clock Distribution Zero Delay PLL Clock Buffer Single 24MHz to 200MHz 100-Pin TBGA


DeviceMart:
IC CLK BUFF 18OUT 200MHZ 100LBGA


Win Source:
IC CLK BUFF 18OUT 200MHZ 100LBGA


CY7B994V-2BBI中文资料参数规格
技术参数

供电电流 250 mA

电路数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.97V ~ 3.63V

封装参数

安装方式 Surface Mount

引脚数 100

封装 TBGA-100

外形尺寸

长度 11 mm

宽度 11 mm

高度 0.89 mm

封装 TBGA-100

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

CY7B994V-2BBI引脚图与封装图

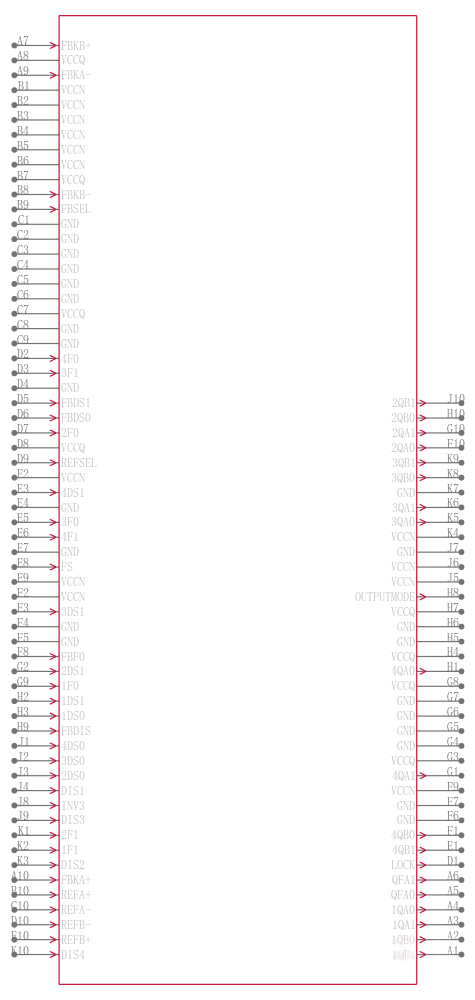

CY7B994V-2BBI引脚图
CY7B994V-2BBI封装图
CY7B994V-2BBI封装焊盘图
在线购买CY7B994V-2BBI
型号: CY7B994V-2BBI
描述:高速多相位锁相环时钟缓冲器 High-Speed Multi-Phase PLL Clock Buffer
替代型号CY7B994V-2BBI
型号/品牌 代替类型 替代型号对比

CY7B994V-2BBI

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

CY7B994V-5AXI

赛普拉斯

完全替代

CY7B994V-2BBI和CY7B994V-5AXI的区别

CY7B994V-2AXI

赛普拉斯

完全替代

CY7B994V-2BBI和CY7B994V-2AXI的区别

CY7B994V-2BBXIT

赛普拉斯

完全替代

CY7B994V-2BBI和CY7B994V-2BBXIT的区别
