CY7B991-5JXIT概述

CY7B991 系列 8 输出 5 V 100 MHz 可编程偏移时钟缓冲器 表面贴装 - PLCC-32

Clock Buffer/Driver IC 8:8 80MHz 32-LCC J-Lead


艾睿:
Clock Generator 3.75MHz to 80MHz Input 80MHz Output 32-Pin PLCC T/R


安富利:
Zero Delay Programmable PLL Clock Buffer Single 15MHz to 80MHz 32-Pin PLCC T/R


富昌:
CY7B991 系列 8 输出 5 V 100 MHz 可编程偏移时钟缓冲器 表面贴装 - PLCC-32


Chip1Stop:
Clock Distribution Clock Generator 3.75MHz to 80MHz Input 80MHz Output 32-Pin PLCC T/R


CY7B991-5JXIT中文资料参数规格
技术参数

电路数 1

耗散功率 78 mW

占空比 50 %

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 78 mW

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 32

封装 PLCC-32

外形尺寸

封装 PLCC-32

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CY7B991-5JXIT引脚图与封装图

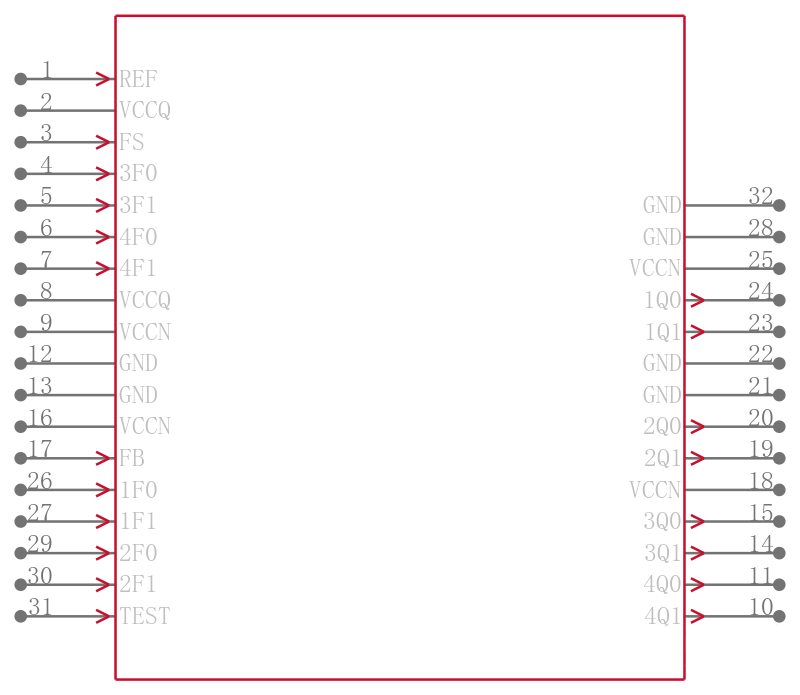

CY7B991-5JXIT引脚图

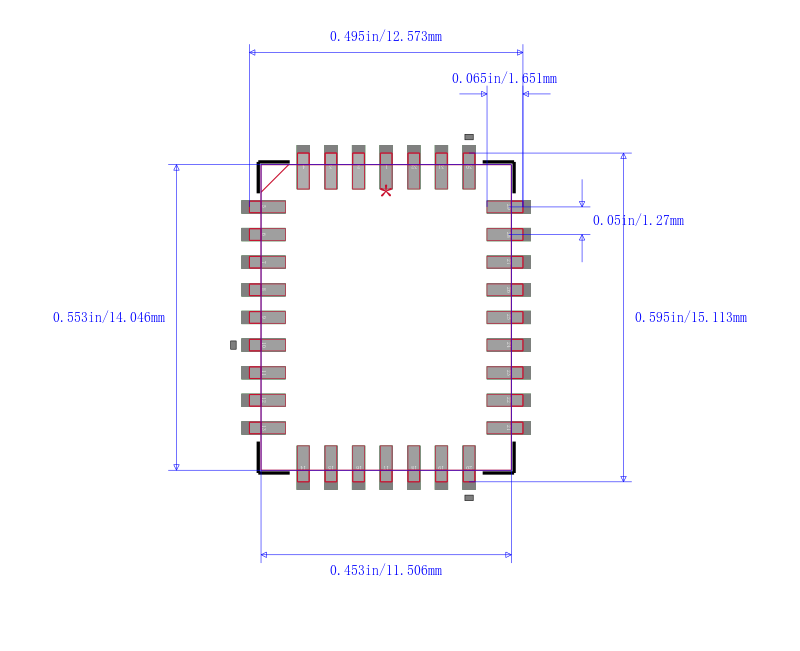

CY7B991-5JXIT封装图

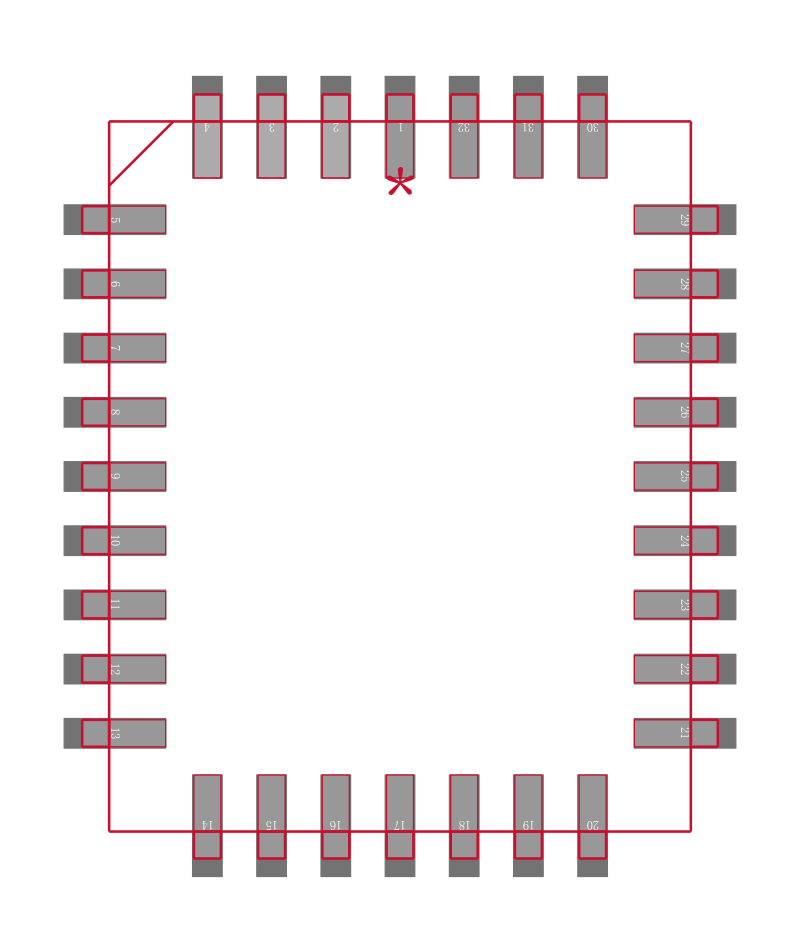

CY7B991-5JXIT封装焊盘图
在线购买CY7B991-5JXIT
型号: CY7B991-5JXIT
描述:CY7B991 系列 8 输出 5 V 100 MHz 可编程偏移时钟缓冲器 表面贴装 - PLCC-32
替代型号CY7B991-5JXIT
型号/品牌 代替类型 替代型号对比

CY7B991-5JXIT

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

CY7B991-5JXI

赛普拉斯

完全替代

CY7B991-5JXIT和CY7B991-5JXI的区别

CY7B991-5JI

赛普拉斯

完全替代

CY7B991-5JXIT和CY7B991-5JI的区别

CY7B991-5JXCT

赛普拉斯

完全替代

CY7B991-5JXIT和CY7B991-5JXCT的区别
