CY2309SC-1参数规格_中文资料_数据手册PDF

CY2309SC-1概述

低成本3.3V零延迟缓冲器 Low-Cost 3.3V Zero Delay Buffer

Fanout Buffer Distribution, Zero Delay Buffer IC 133.33MHz 1 16-SOIC 0.154", 3.90mm Width

立创商城:
CY2309SC-1

得捷:
IC CLK ZDB 9OUT 133MHZ 16SOIC

艾睿:
Zero Delay Buffer 9-Out LVCMOS Single-Ended 16-Pin SOIC

Chip1Stop:
Zero Delay PLL Clock Buffer Single 10MHz to 133MHz 16-Pin SOIC

Win Source:
IC CLK ZDB 9OUT 133MHZ 16SOIC

CY2309SC-1中文资料参数规格

技术参数

电源电压DC 3.30 V

输出接口数 9

电路数 1

输入数 1

最大占空比 60 %

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 3V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

高度 1.48 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

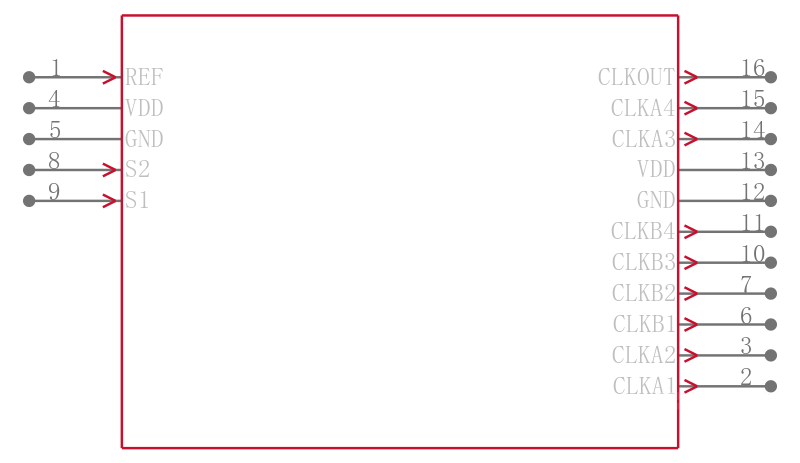

CY2309SC-1引脚图与封装图

在线购买CY2309SC-1

型号： CY2309SC-1

描述：低成本3.3V零延迟缓冲器 Low-Cost 3.3V Zero Delay Buffer

替代型号CY2309SC-1

型号/品牌	代替类型	替代型号对比
CY2309SC-1 Cypress Semiconductor 赛普拉斯	当前型号	当前型号
CY2308SXI-1H 赛普拉斯	类似代替	CY2309SC-1和CY2308SXI-1H的区别
CY2309SXC-1 赛普拉斯	类似代替	CY2309SC-1和CY2309SXC-1的区别
CY2305SXI-1H 赛普拉斯	功能相似	CY2309SC-1和CY2305SXI-1H的区别
