CY2509ZXC-1T参数规格_中文资料_数据手册PDF

CY2509ZXC-1T概述

流传意识到™ ，十/十一输出零延迟缓冲器 Spread Aware™, Ten/Eleven Output Zero Delay Buffer

Fanout Buffer Distribution, Zero Delay Buffer IC 140MHz 1 24-TSSOP 0.173", 4.40mm Width

立创商城:
CY2509ZXC-1T

贸泽:
锁相环 - PLL Zero Delay Buffr COM

艾睿:
Zero Delay Buffer 11-Out LVCMOS/LVTTL Single-Ended 24-Pin TSSOP T/R

Chip1Stop:
Clock Distribution Zero Delay PLL Clock Buffer Single 40MHz to 140MHz 24-Pin TSSOP T/R

Win Source:
Spread Aware, Ten/Eleven Output Zero Delay Buffer

CY2509ZXC-1T中文资料参数规格

技术参数

输出接口数 11

电路数 1

输入数 1

最大占空比 58 %

下降时间Max 2.5 ns

上升时间Max 2.1 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 2.97V ~ 3.63V

封装参数

安装方式 Surface Mount

引脚数 24

封装 TSSOP-24

外形尺寸

长度 7.8 mm

宽度 4.4 mm

高度 0.9 mm

封装 TSSOP-24

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

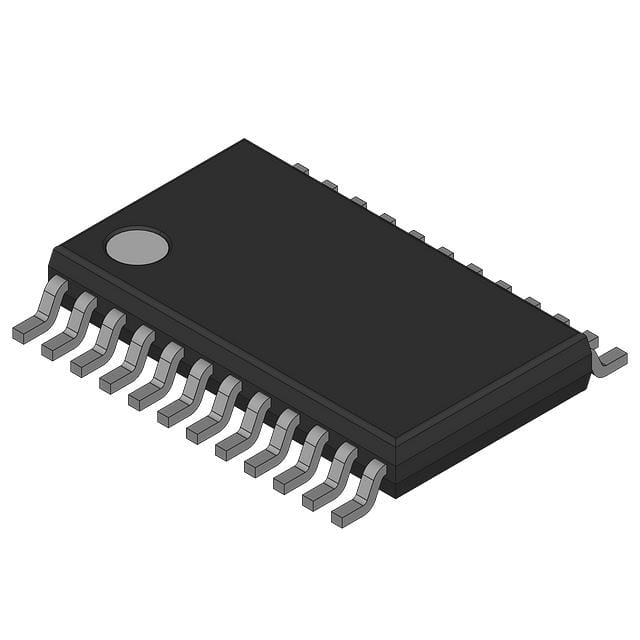

CY2509ZXC-1T引脚图与封装图

在线购买CY2509ZXC-1T

型号： CY2509ZXC-1T

描述：流传意识到™ ，十/十一输出零延迟缓冲器 Spread Aware™, Ten/Eleven Output Zero Delay Buffer

替代型号CY2509ZXC-1T

型号/品牌	代替类型	替代型号对比
CY2509ZXC-1T Cypress Semiconductor 赛普拉斯	当前型号	当前型号
CY2509ZXC-1 赛普拉斯	完全替代	CY2509ZXC-1T和CY2509ZXC-1的区别
CY2509ZC-1 赛普拉斯	功能相似	CY2509ZXC-1T和CY2509ZC-1的区别
CY2509 赛普拉斯	功能相似	CY2509ZXC-1T和CY2509的区别
