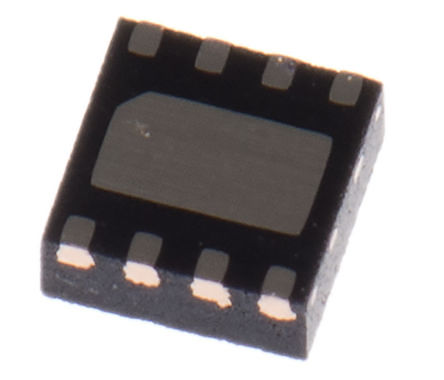

40V N 通道 NexFET™ 功率 MOSFET
这款 5.3mΩ，SON 5 × 6mm，40V NexFET 功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。
- .
- 超低 Qg 和 Qgd
- .
- 低热阻
- .
- 雪崩额定值
- .
- 逻辑电平
- .
- 无铅引脚镀层
- .
- 符合 RoHS 标准
- .
- 无卤素
- .
- 小外形尺寸无引线 SON 5mm x 6mm 塑料封装
## 应用范围
- .
- 直流 - 直流转换
- .
- 次级侧同步整流
- .
- 电池电机控制
通道数 1
针脚数 8
漏源极电阻 0.0053 Ω
极性 N-Channel
耗散功率 77 W
阈值电压 1.9 V
漏源极电压Vds 40 V
连续漏极电流Ids 50A
上升时间 6.8 ns
输入电容Ciss 1656pF @20VVds
额定功率Max 3.1 W
下降时间 2 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 3.1W Ta, 77W Tc
安装方式 Surface Mount
引脚数 8
封装 PowerTDFN-8
长度 5.8 mm
宽度 5 mm
高度 1.1 mm
封装 PowerTDFN-8
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 正在供货
包装方式 Tape & Reel TR
制造应用 电机驱动与控制, 电源管理, 工业
RoHS标准 Non-Compliant
含铅标准 Contains Lead
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CSD18504Q5A TI 德州仪器 | 当前型号 | 当前型号 |
CSD18504Q5AT 德州仪器 | 功能相似 | CSD18504Q5A和CSD18504Q5AT的区别 |
CSD18514Q5A 德州仪器 | 功能相似 | CSD18504Q5A和CSD18514Q5A的区别 |
