CSD17310Q5A概述

30V N 通道 NexFET™ 功率 MOSFET

The NexFET power MOSFET has been designed to minimize losses in power conversion applications, and optimized for 5V gate drive applications.

.
Optimized for 5V Gate Drive
.
Ultralow Qg and Qgd
.
Low Thermal Resistance
.
Avalanche Rated
.
Pb Free Terminal Plating
.
RoHS Compliant
.
Halogen Free
.
SON 5-mm × 6-mm Plastic Package
.
APPLICA ONS
.
Notebook Point of Load
.
Point-of-Load Synchronous Buck in Networking, Telecom and Computing Systems
.
Optimized for Synchronous FET Applications
CSD17310Q5A中文资料参数规格
技术参数

通道数 1

针脚数 8

漏源极电阻 0.0039 Ω

极性 N-Channel

耗散功率 3.1 W

阈值电压 1.3 V

漏源极电压Vds 30 V

漏源击穿电压 30 V

连续漏极电流Ids 100 A

上升时间 11.5 ns

输入电容Ciss 1560pF @15VVds

额定功率Max 3.1 W

下降时间 5 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 3.1W Ta

封装参数

安装方式 Surface Mount

引脚数 8

封装 VSON-FET-8

外形尺寸

长度 6 mm

宽度 4.9 mm

高度 1 mm

封装 VSON-FET-8

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 正在供货

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

CSD17310Q5A引脚图与封装图
CSD17310Q5A引脚图

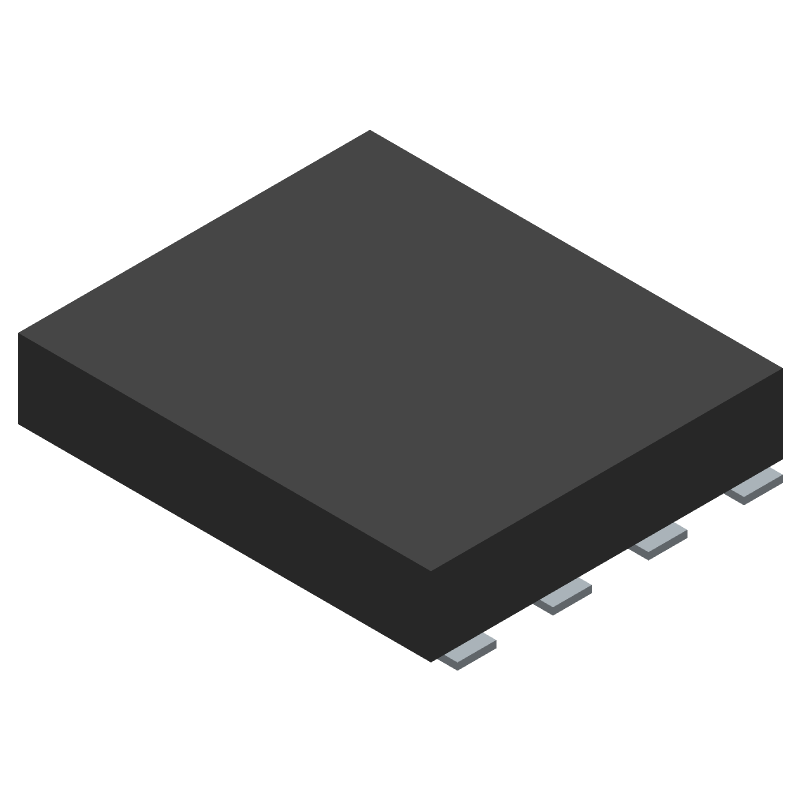

CSD17310Q5A封装图

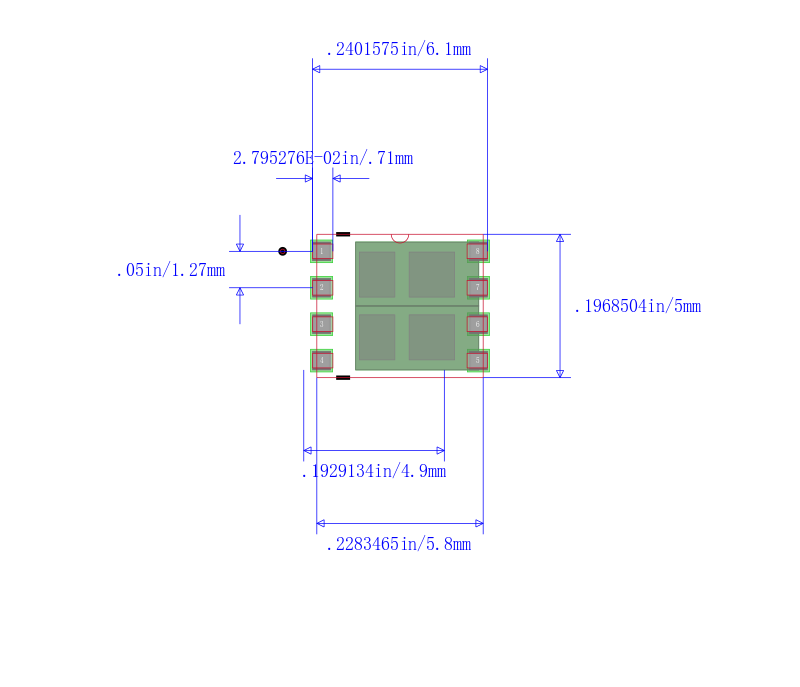

CSD17310Q5A封装焊盘图
