N 通道 NexFET™ 功率 MOSFET
表面贴装型 N 通道 25 V 21A（Ta），81A（Tc） 3W（Ta） 8-VSONP（5x6）
得捷:
MOSFET N-CH 25V 21A/81A 8VSON
立创商城:
CSD16404Q5A
德州仪器TI:
25-V, N channel NexFET™ power MOSFET, single SON 5 mm x 6 mm, 7.2 mOhm
e络盟:
晶体管, MOSFET, N沟道, 81 A, 25 V, 0.0041 ohm, 4.5 V, 1.8 V
艾睿:
Trans MOSFET N-CH 25V 21A 8-Pin VSONP EP T/R
安富利:
Trans MOSFET N-CH 25V 21A 8-Pin SON EP T/R
Chip1Stop:
Trans MOSFET N-CH 25V 21A 8-Pin SON EP T/R
Verical:
Trans MOSFET N-CH 25V 21A 8-Pin VSONP EP T/R
Newark:
# TEXAS INSTRUMENTS CSD16404Q5A MOSFET Transistor, N Channel, 81 A, 25 V, 0.0041 ohm, 4.5 V, 1.8 V
Win Source:
MOSFET N-CH 25V 81A 8-SON
DeviceMart:
MOSFET N-CH 25V 81A 8-SON
通道数 1
针脚数 8
漏源极电阻 0.0041 Ω
极性 N-Channel
耗散功率 3 W
阈值电压 1.8 V
漏源极电压Vds 25 V
连续漏极电流Ids 81.0 A
上升时间 13.4 ns
输入电容Ciss 1220pF @12.5VVds
额定功率Max 3 W
下降时间 4.6 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 3W Ta
安装方式 Surface Mount
引脚数 8

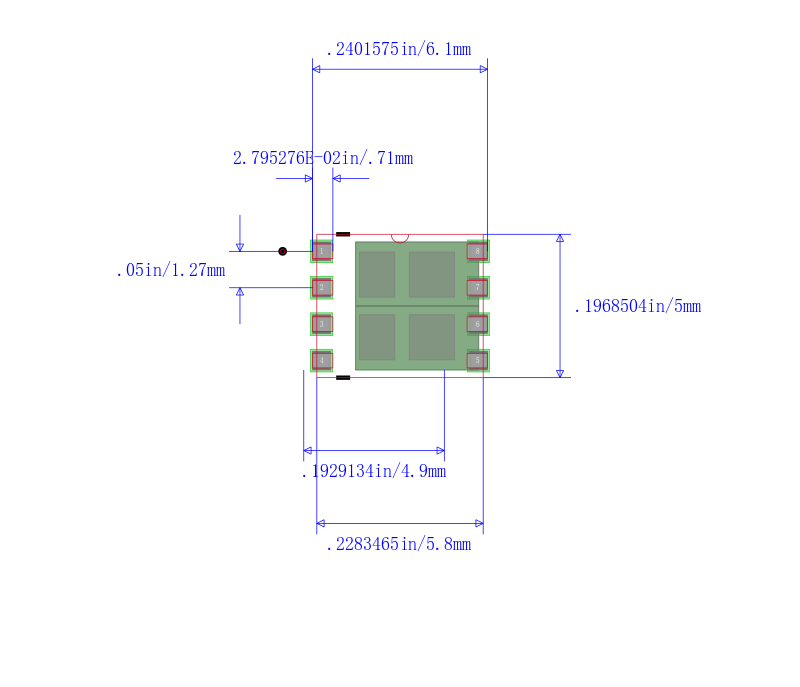

封装 VSON-FET-8
宽度 4.9 mm
高度 1 mm
封装 VSON-FET-8
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 正在供货
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CSD16404Q5A TI 德州仪器 | 当前型号 | 当前型号 |
CSD16342Q5A 德州仪器 | 类似代替 | CSD16404Q5A和CSD16342Q5A的区别 |
CSD16406Q3 德州仪器 | 功能相似 | CSD16404Q5A和CSD16406Q3的区别 |
CSD16340Q3 德州仪器 | 功能相似 | CSD16404Q5A和CSD16340Q3的区别 |
