CRF0805-FX-R010ELF概述

BOURNS  CRF0805-FX-R010ELF  电流感应电阻器, 表面安装, CRF系列, 0.01 ohm, 500 mW, ± 1%, 0805 [2012公制]

CRF 系列 0805 格式 - 电流感应

0805 格式 CRF 系列表面安装电流感应器是 CRF 系列中形状最小的。 CRF0805 的电阻范围为 5mΩ 至 20mΩ,额定功率为 0.5W,特别适用于更小和更密集的电子电路板设计。 CRF 系列的应用包括:电源和步进电机驱动器。

电阻范围:5mΩ 至 20mΩ

高功率密度

电感小于 5nH

### 产品应用信息

CRF 电流感应电阻器符合 AEC-Q200 且适用于汽车应用。

### 标准

符合 AEC-Q200


得捷:
RES 0.01 OHM 1% 1/2W 0805


欧时:
Bourns CRF 系列 0.5W 10mΩ 金属合金 电流感应SMD 电阻器 CRF0805-FX-R010ELF, ±1%, ±100ppm/°C, 0805 封装


e络盟:
BOURNS  CRF0805-FX-R010ELF.  厚膜电阻, 0.01Ω, 1%, 0805


艾睿:
Res Thick Film 0805 0.01 Ohm 1% 0.5W1/2W


Verical:
Res Thick Film 0805 0.01 Ohm 1% 0.5W1/2W ±100ppm/C Pad SMD Automotive T/R


Newark:
# BOURNS  CRF0805-FX-R010ELF  SMD Current Sense Resistor, 0.01 ohm, 500 mW, 0805 [2012 Metric], ± 1%, CRF Series


MASTER:
Res Thick Film 0805 0.01 Ohm 1% 0.5W1/2W ±100ppm/°C Pad SMD Automotive T/R


Electro Sonic:
Res Thick Film 0805 0.01 Ohm 1% 0.5W1/2W ±100ppm/°C Pad SMD Automotive T/R


CRF0805-FX-R010ELF中文资料参数规格
技术参数

额定电压DC 71.0 mV

容差 ±1 %

额定功率 500 mW

产品系列 CRF

电阻 0.01 Ω

阻值偏差 ±1 %

工作温度Max 170 ℃

工作温度Min -55 ℃

额定电压 0.071 V

封装参数

安装方式 Surface Mount

封装公制 2012

封装 0805

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.5 mm

封装公制 2012

封装 0805

物理参数

工作温度 -55℃ ~ 170℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

最小包装 5000

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

数据手册

CRF0805-FX-R010ELF引脚图与封装图
CRF0805-FX-R010ELF引脚图

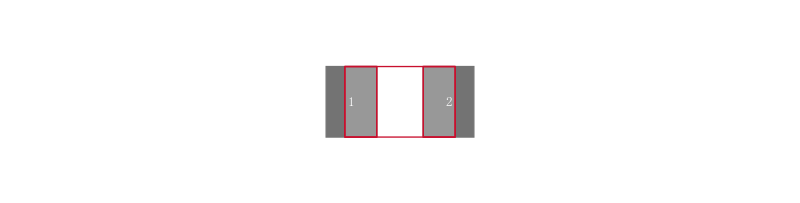

CRF0805-FX-R010ELF封装图

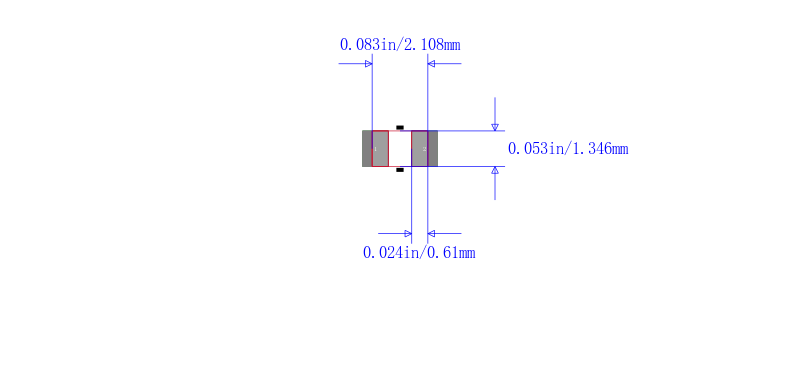

CRF0805-FX-R010ELF封装焊盘图
在线购买CRF0805-FX-R010ELF
型号: CRF0805-FX-R010ELF
制造商: Bourns J.W. Miller 伯恩斯
描述:BOURNS  CRF0805-FX-R010ELF  电流感应电阻器, 表面安装, CRF系列, 0.01 ohm, 500 mW, ± 1%, 0805 [2012公制]
替代型号CRF0805-FX-R010ELF
型号/品牌 代替类型 替代型号对比

CRF0805-FX-R010ELF

Bourns J.W. Miller 伯恩斯

当前型号

当前型号

CRF0805-FZ-R010ELF

伯恩斯

类似代替

CRF0805-FX-R010ELF和CRF0805-FZ-R010ELF的区别
