CSD16323Q3C参数规格_中文资料_数据手册PDF

CSD16323Q3C概述

双路 Cool N 通道 NexFET 功率 MOSFET

表面贴装型 N 通道 21A（Ta），60A（Tc） 3W（Ta） 8-SON-EP（3x3）

得捷:
MOSFET N-CH 25V 21A/60A 8SON

艾睿:
Trans MOSFET N-CH 25V 21A 8-Pin SON EP T/R

安富利:
Trans MOSFET N-CH 25V 21A 8-Pin SON EP T/R

Chip1Stop:
Trans MOSFET N-CH 25V 21A 8-Pin SON EP T/R

Verical:
Trans MOSFET N-CH 25V 21A 8-Pin SON EP T/R

CSD16323Q3C中文资料参数规格

技术参数

通道数 2

极性 N-CH

耗散功率 3 W

阈值电压 1.1 V

漏源极电压Vds 25 V

连续漏极电流Ids 21A

上升时间 15 ns

输入电容Ciss 1300pF @12.5VVds

下降时间 6.3 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 3W Ta

封装参数

安装方式 Surface Mount

引脚数 8

封装 VSON-Clip-8

外形尺寸

宽度 3.3 mm

封装 VSON-Clip-8

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期正在供货

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

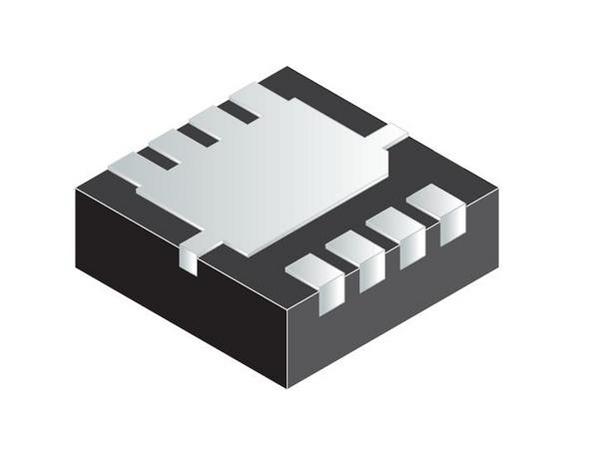

CSD16323Q3C引脚图与封装图

在线购买CSD16323Q3C

型号： CSD16323Q3C

描述：双路 Cool N 通道 NexFET 功率 MOSFET

替代型号CSD16323Q3C
