CSD18533Q5A概述
60V N 通道 NexFET 功率 MOSFET，CSD18533Q5A
这款 4.7mΩ、60V、SON 5mm × 6mm NexFET 功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。
- .
- 超低 Qg 和 Qgd
- .
- 低热阻
- .
- 雪崩额定值
- .
- 逻辑电平
- .
- 无铅引脚镀层
- .
- 符合 RoHS 标准
- .
- 无卤素
- .
- 小外形尺寸无引线 SON 5mm x 6mm 塑料封装
## 应用范围
- .
- 直流 - 直流转换
- .
- 次级侧同步整流器
- .
- 电机控制
All trademarks are the property of their respective owners.
CSD18533Q5A中文资料参数规格
技术参数
通道数 1
针脚数 8
漏源极电阻 0.0047 Ω
极性 N-Channel
耗散功率 3.2 W
阈值电压 1.9 V
漏源极电压Vds 60 V
连续漏极电流Ids 17A
上升时间 5.5 ns
输入电容Ciss 2750pF @30VVds
额定功率Max 3.2 W
下降时间 2 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 3.2W Ta, 116W Tc
封装参数
安装方式 Surface Mount
引脚数 8
封装 PowerTDFN-8
外形尺寸
长度 5.8 mm
宽度 5 mm
高度 1.1 mm
封装 PowerTDFN-8
物理参数
材质 Silicon
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 正在供货
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Lead Free
海关信息
香港进出口证 NLR

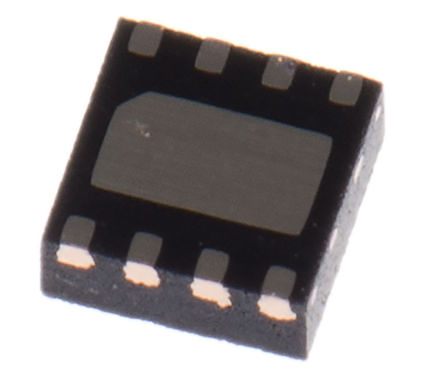

CSD18533Q5A引脚图与封装图
