CC1101DK868-915概述
TEXAS INSTRUMENTS CC1101DK868-915 开发套件, CC1101, 868-915MHZ

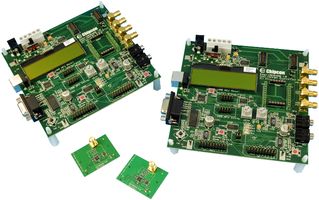

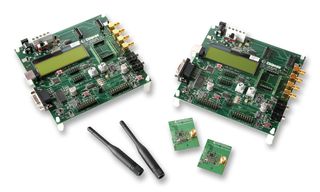

CC1101DK 868/915MHz 开发套件
**CC1101DK-868/915** 开发套件允许用户评估 CC1101 Sub-1GHz 射频收发器设备在 868/915MHz 时的运行状况。 一系列演示应用旨在强调 CC1101 设备的创新功能。 开发人员可以使用 SmartRF04EB 评估板上包含的外围设备实现原型。
**SmartRF04EB 评估板**
3 行 x16 字符 LCD 面板
USB 接口
及连接器
RS-232 系列总线，通过 DE9 连接器进行流量控制
4 个 SMA 测试连接器
音频接口，带麦克风/耳机插孔
音量控制
4 x 用户 LED
电位计
拇指操纵杆
重置和电源按钮
用户按钮
CC1101EM868-915 管座
评估模块
编程/调试管座
由 USB、套管连接器或 9V PP3 电池供电
**CC1101EM
868-915 评估模块- .
- *
CC1101 设备
天线匹配过滤器元件
天线 SMA 连接器
**设备的 RS 产品代码**
820-3068 CC1101RGP
### 注
提供 RS 部件号为 709-4421 的 CC1101EM 替换模块和 433MHz 天线套件。提供 RS 部件号为 825-7138 869MHz 和 825-7147 915MHz、用于评估配备 CC1190 范围扩展器的 CC 1101 的类似套件。
### 随附

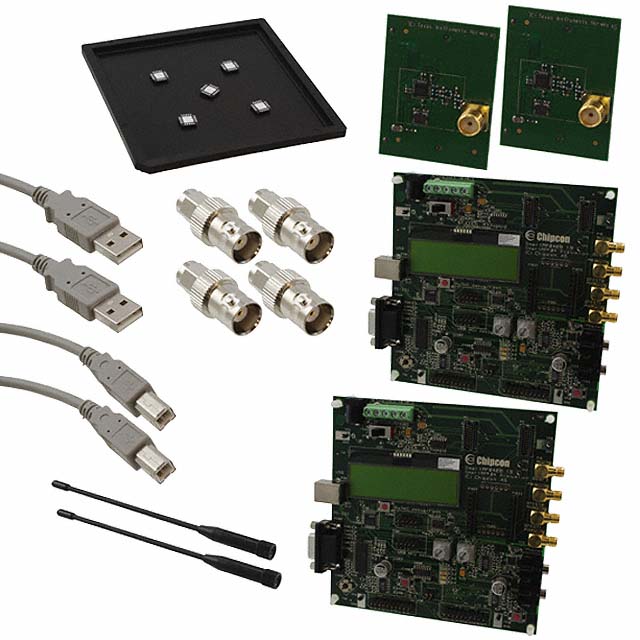

2 个 SmartRF04EB 评估板、2 个 CC1101EM868/915 评估模块、2 根天线 868/915MHz、电缆
