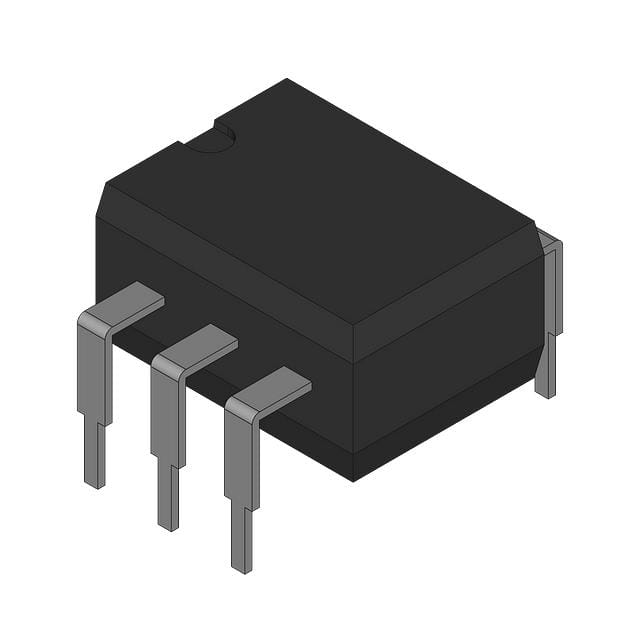

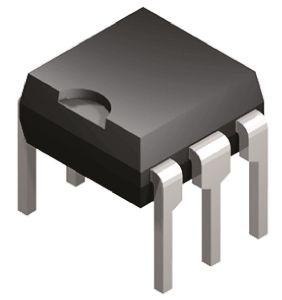

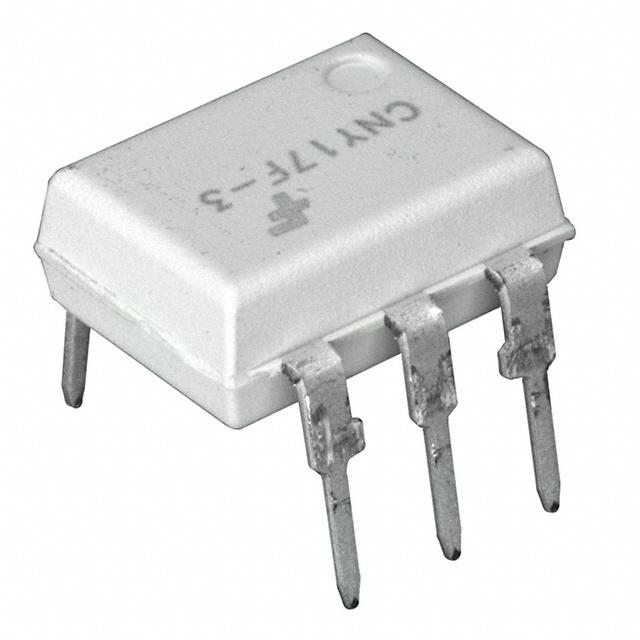

FAIRCHILD SEMICONDUCTOR CNY17F3M 光电耦合器, 晶体管输出, 1通道, DIP, 6 引脚, 60 mA, 4.17 kV, 100 %
The is a 6-pin Phototransistor Optocoupler consists of a gallium arsenide infrared emitting diode. It features very low coupled capacitance along with no chip-to-pin 6 base connection for minimum noise susceptibility. It is suitable for digital logic inputs, microprocessor inputs and industrial controls.
- .
- Closely matched current transfer ratio CTR
- .
- 70V Minimum high BVCEO
- .
- 850V Maximum working insulation voltage
- .
- 6000V Highest allowable over-voltage
上升/下降时间 4µs, 3.5µs Max
输入电压DC 7.00V max
输出电压 70 V
电路数 1
通道数 1
针脚数 6
正向电压 1.35 V
耗散功率 250 mW
上升时间 6 µs
隔离电压 4.17 kV
正向电流 60 mA
输出电压Max 70 V
输入电流Min 60 mA
击穿电压 6 V
正向电压Max 1.65 V
正向电流Max 60 mA
下降时间 24 µs
下降时间Max 24 µs
上升时间Max 6 µs
工作温度Max 100 ℃
工作温度Min -40 ℃
耗散功率Max 250 mW
安装方式 Through Hole
引脚数 6
封装 DIP-6
长度 8.89 mm
宽度 6.6 mm
高度 3.53 mm
封装 DIP-6
工作温度 -40℃ ~ 100℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CNY17F3M Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
MOC8107 安数光 | 功能相似 | CNY17F3M和MOC8107的区别 |
MOC8103 安数光 | 功能相似 | CNY17F3M和MOC8103的区别 |
