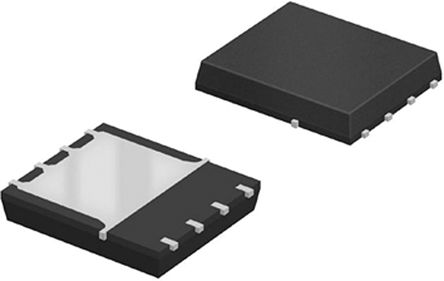

CSD17559Q5概述

30V N 通道 NexFET 功率 Mosfet

这款 30V,0.95mΩ,5mm × 6mm SON 封装 NexFET 功率 MOSFET 设计用于大大降低同步整流和其它功率转换应用中的损耗。

顶视图 要了解所有可用封装,请见数据表末尾的可订购产品附录。 RθJA = 40°C/W,这是在厚度为 0.06 英寸 1.52 mm 的环氧板 FR4 印刷电路板 PCB 上的 1 英寸2 6.45 cm2,2 盎司(厚度为 0.071 mm)的铜过渡垫片上测得的典型值

。最大 RθJC = 1.2°C/W,脉冲持续时间 ≤ 100μs,占空比 ≤ 1%

.
极低电阻
.
超低 Qg 和 Qgd
.
低热阻
.
雪崩级
.
无铅端子镀层
.
符合 RoHS 标准
.
无卤素
.

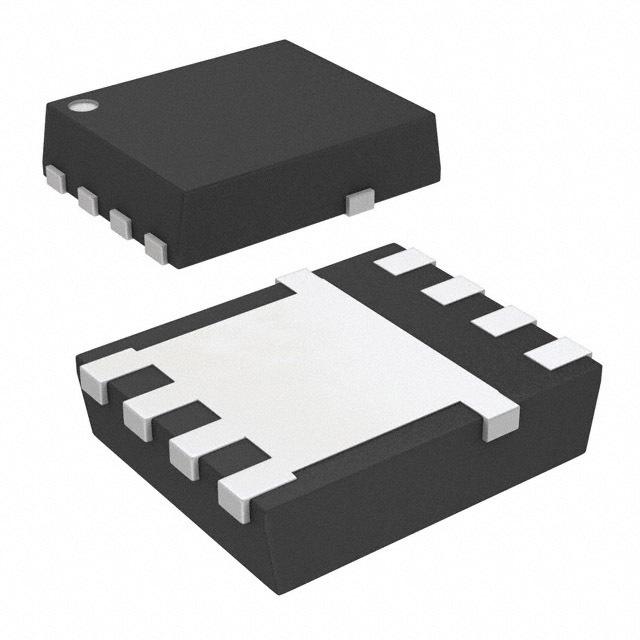

小外形尺寸无引线 SON 5mm x 6mm 塑料封装

## 应用范围

.
网络互联、电信和计算系统中的负载点同步降压
.
同步整流
.
有源或操作 ORing 和热插拔应用
CSD17559Q5中文资料参数规格
技术参数

针脚数 8

极性 N-Channel

耗散功率 3.2 W

阈值电压 1.4 V

漏源极电压Vds 30 V

连续漏极电流Ids 100A

上升时间 41 ns

输入电容Ciss 9200pF @15VVds

额定功率Max 3.2 W

下降时间 14 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 3.2W Ta, 96W Tc

封装参数

安装方式 Surface Mount

引脚数 8

封装 8-VSON-CLIP

外形尺寸

长度 6.1 mm

宽度 5.1 mm

高度 1.05 mm

封装 8-VSON-CLIP

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 正在供货

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

CSD17559Q5引脚图与封装图

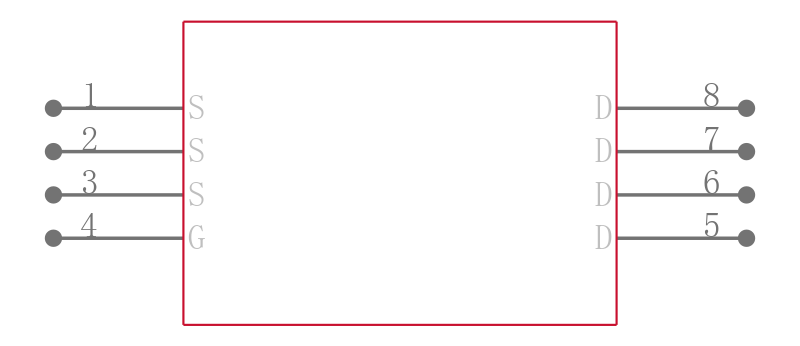

CSD17559Q5引脚图

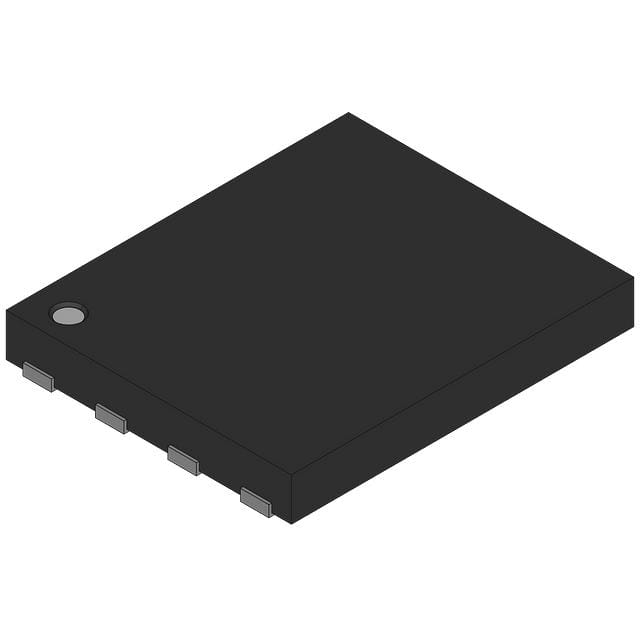

CSD17559Q5封装图

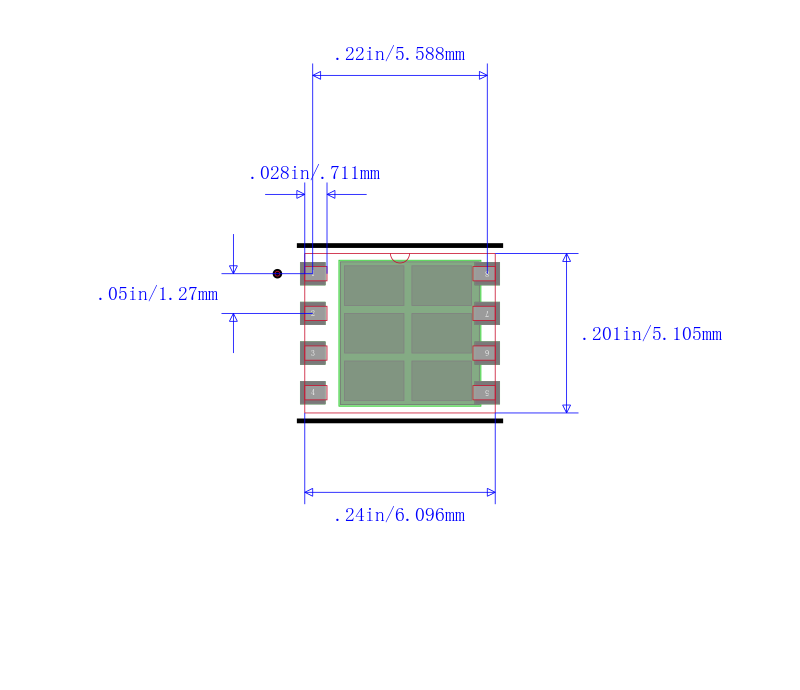

CSD17559Q5封装焊盘图
