CDSOD323-T12参数规格_中文资料_数据手册PDF

CDSOD323-T12概述

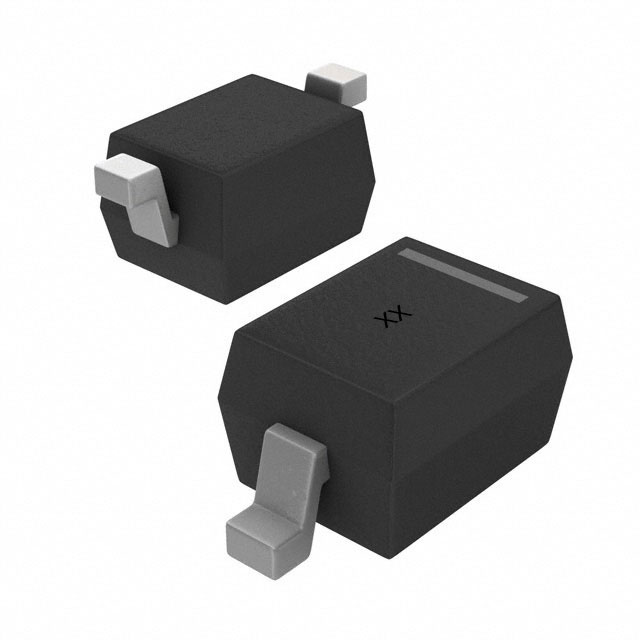

BOURNS CDSOD323-T12 TVS二极管, AEC-Q464, CDSOD323系列, 单向, 12 V, 28.3 V, SOD-323, 2 引脚

CDSOD323系列TVS阵列适合用于浪涌和静电保护应用. 可选择多种电压, 3至24V, 可选择单向或双向配置. 符合JEDEC标准, 可配合标准拾放设备, 扁平外形最大限度地减少滚动. 符合IEC 61000-4-2 ESD, IEC 61000-4-4 EFT and IEC 61000-4-5 surge 标准.

.: 保护一条线路或一个I/O端口

.: 双向配置

.: 最大静电保护: 30kV

.: ~3pF电容典型值

.: 替代0805 MLV设备

CDSOD323-T12中文资料参数规格

技术参数

工作电压 12 V

电容 1 pF

击穿电压 13.3 V

针脚数 2

耗散功率 350 W

钳位电压 28.3 V

脉冲峰值功率 350 W

最小反向击穿电压 13.3 V

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-323-2

外形尺寸

长度 1.9 mm

宽度 1.45 mm

高度 1.1 mm

封装 SOD-323-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用, 工业, 消费电子产品, 计算机和计算机周边, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99
