CLF10040T-330M-D概述

TDK  CLF10040T-330M-D  表面贴装功率电感器, CLF系列, 33 µH, ± 20%, 屏蔽, 0.08 ohm, 1.7 A

SMD 功率器 - CLF10040 D 系列

MHQ1005P 系列具有独特的陶瓷材料和配置,实现等效于芯片级空气线绕电感器的高 Q 特性的高 Q 特性

由于采用多层,因而可使电感精细增加

应用包括智能手机、平板电脑终端、高频率模块(PAS、VCO、FEM 等)、蓝牙、W-LAN、UWB、调谐器和其他用于移动通信行业的高频电路


得捷:
FIXED IND 33UH 1.7A 96 MOHM SMD


立创商城:
33uH ±20% 2.2A 80mΩ


欧时:
TDK CLF 系列 屏蔽 铁氧体芯材 33 μH 绕线贴片电感器 CLF10040T-330M-D, ±20%容差, 2.2A Idc


贸泽:
Fixed Inductors 33uH 80mOhms 2.2A AEC-Q200 150C


e络盟:
功率电感SMD, 33 µH, 1.7 A, 屏蔽, 2.2 A, CLF系列, 10mm x 9.7mm x 3.8mm


艾睿:
Inductor Power Shielded Wirewound 33uH 20% 100KHz Ferrite 1.7A 0.096Ohm DCR Automotive T/R


安富利:
Ind Power Shielded Wirewound 33uH 20% 100MHz Ferrite 1.7A Blister Plastic T/R


Chip1Stop:
Inductor Power Shielded Wirewound 33uH 20% 100KHz Ferrite 1.7A 96mOhm DCR Automotive Blister T/R


CLF10040T-330M-D中文资料参数规格
技术参数

额定电流 1.7 A

容差 ±20 %

电感 33 µH

电感公差 ±20 %

测试频率 100 kHz

电阻DC) ≤96 mΩ

工作温度Max 150 ℃

工作温度Min -40 ℃

电阻DC Max 0.08 Ω

封装参数

安装方式 Surface Mount

封装 10mm x 9.7mm x 3.8mm

外形尺寸

长度 10 mm

宽度 9.7 mm

高度 3.8 mm

封装 10mm x 9.7mm x 3.8mm

物理参数

工作温度 -40℃ ~ 150℃

其他

产品生命周期 Not For New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

CLF10040T-330M-D引脚图与封装图
CLF10040T-330M-D引脚图

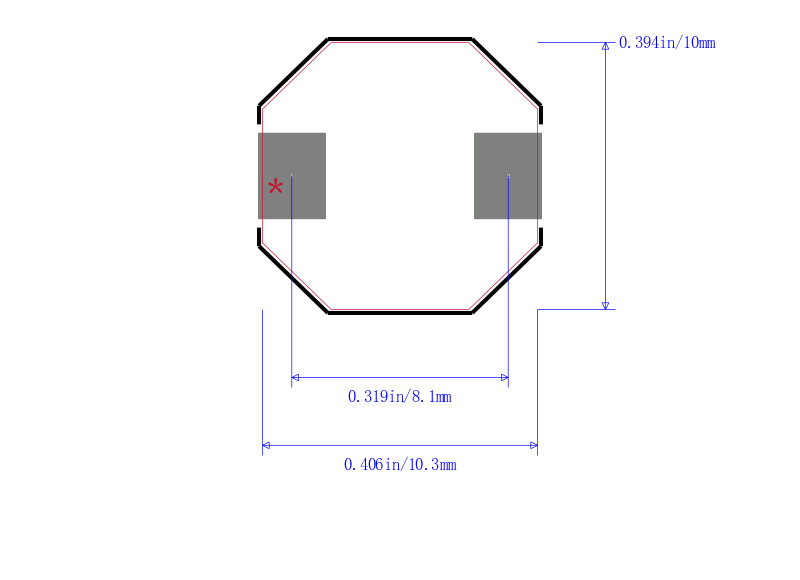

CLF10040T-330M-D封装图

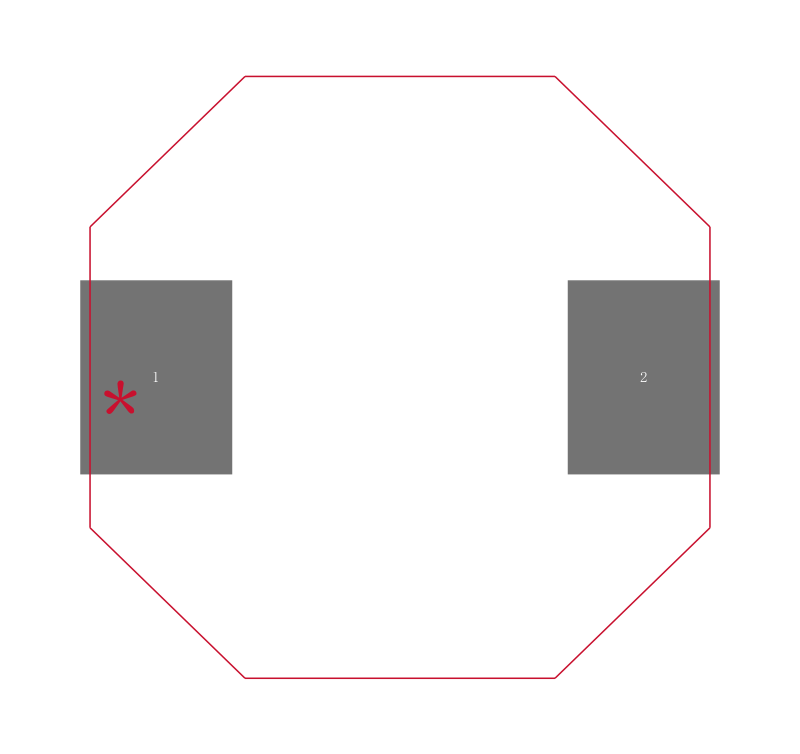

CLF10040T-330M-D封装焊盘图
