CLF10040T-3R3N

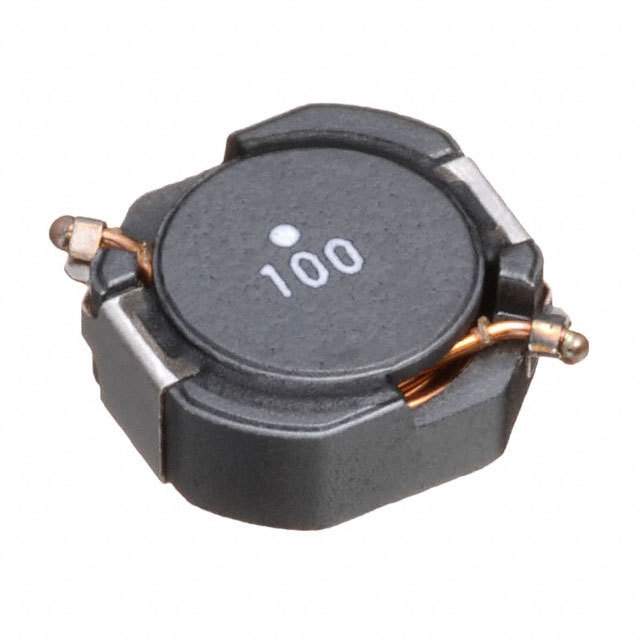

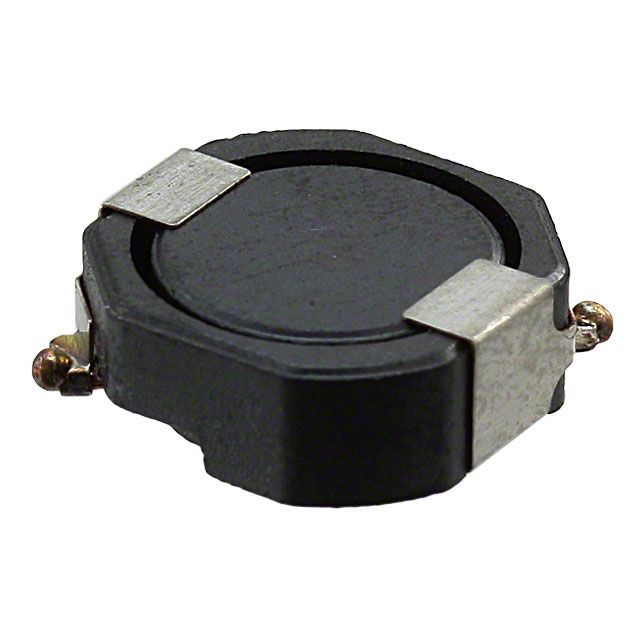

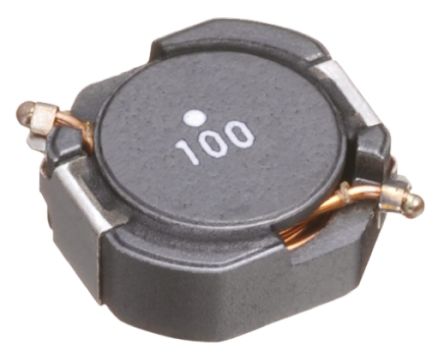

CLF10040T-3R3N图片1
CLF10040T-3R3N图片2
CLF10040T-3R3N图片3
CLF10040T-3R3N图片4
CLF10040T-3R3N图片5
CLF10040T-3R3N图片6
CLF10040T-3R3N图片7
CLF10040T-3R3N图片8
CLF10040T-3R3N图片9
CLF10040T-3R3N图片10
CLF10040T-3R3N图片11
CLF10040T-3R3N概述

TDK  CLF10040T-3R3N  表面贴装功率电感器, CLF系列, 3.3 µH, ± 30%, 绕线, 0.011 ohm, 4.8 A

CLF10040 系列磁性屏蔽线绕扼流圈

安装需要的最小板面积:9.7 x 10mm(高度:3.8mm ±3mm)

凭借其高磁屏蔽,具有极佳的 EMC 安全处理性能

适合自动装配拾放设备

符合 RoHS 标准,适用于无铅焊接

通用部件,适用于便携式直流到直流线路转换器

应用包括:LCD-TV;PDP-TV;LCD 显示器;DVD 录像机;等。

### 非标准 SMT 器(扼流圈)


得捷:
FIXED IND 3.3UH 4.8A 14.3MOHM SM


欧时:
### CLF10040 系列磁性屏蔽线绕扼流圈安装需要的最小板面积:9.7 x 10mm(高度:3.8mm ±3mm) 凭借其高磁屏蔽,具有极佳的 EMC 安全处理性能 适合自动装配拾放设备 符合 RoHS 标准,适用于无铅焊接 通用部件,适用于便携式直流到直流线路转换器 应用包括:LCD-TV;PDP-TV;LCD 显示器;DVD 录像机;等。 ### TDK 非标准 SMT 电感器(扼流圈)


e络盟:
功率电感SMD, 3.3 µH, 4.8 A, 绕线, 6.6 A, CLF系列, 10mm x 9.7mm x 3.8mm


艾睿:
Inductor Power Shielded Wirewound 3.3uH 30% 100KHz Ferrite 4.8A 14.3mOhm DCR T/R


安富利:
Ind Power Shielded Wirewound 3.3uH 30% 100KHz 4.8A T/R


Verical:
Inductor Power Shielded Wirewound 3.3uH 30% 100KHz Ferrite 4.8A 0.0143Ohm DCR T/R


Win Source:
3.3μH Shielded Wirewound Inductor 4.8A 14.3 mOhm Max Nonstandard


CLF10040T-3R3N中文资料参数规格
技术参数

额定电流 4.8 A

容差 ±30 %

电感 3.3 µH

电感公差 ±30 %

测试频率 100 kHz

电阻DC) ≤14.3 mΩ

工作温度Max 105 ℃

工作温度Min -40 ℃

电阻DC Max 0.011 Ω

封装参数

安装方式 Surface Mount

封装 10mm x 9.7mm x 3.8mm

外形尺寸

长度 10 mm

高度 4.1 mm

封装 10mm x 9.7mm x 3.8mm

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

CLF10040T-3R3N引脚图与封装图
CLF10040T-3R3N引脚图

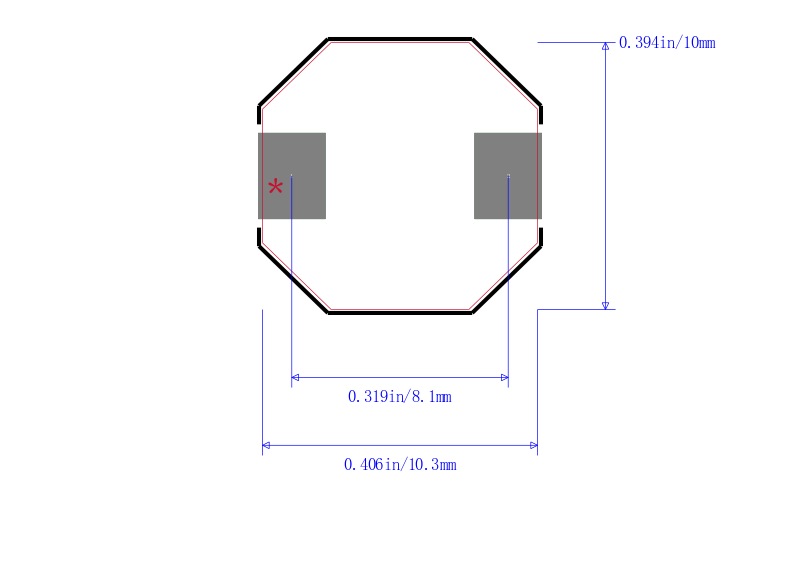

CLF10040T-3R3N封装图

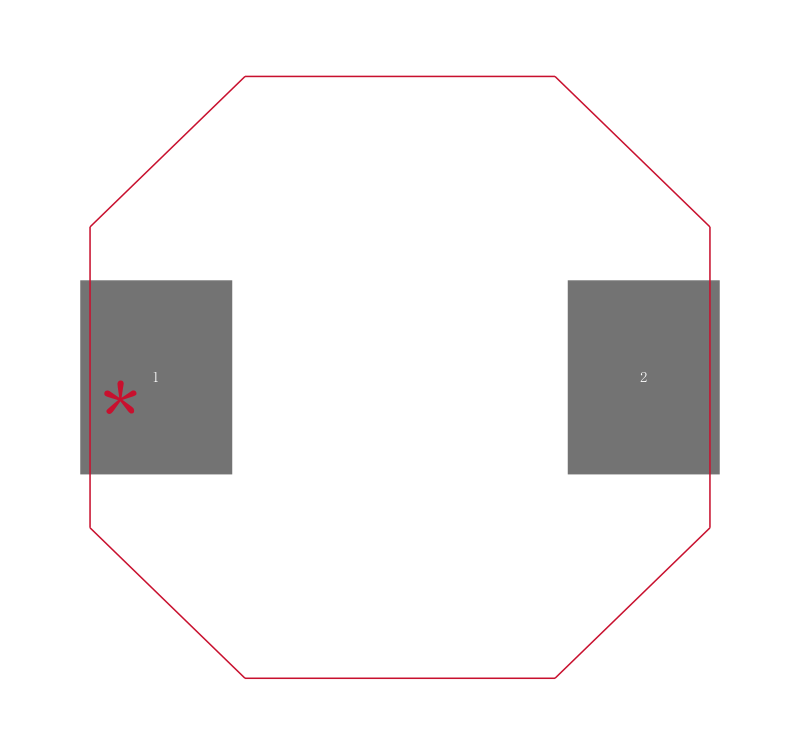

CLF10040T-3R3N封装焊盘图
在线购买CLF10040T-3R3N
型号: CLF10040T-3R3N
制造商: TDK 东电化
描述:TDK  CLF10040T-3R3N  表面贴装功率电感器, CLF系列, 3.3 µH, ± 30%, 绕线, 0.011 ohm, 4.8 A
替代型号CLF10040T-3R3N
型号/品牌 代替类型 替代型号对比

CLF10040T-3R3N

TDK 东电化

当前型号

当前型号

VLF10045T-3R3N6R9

东电化

功能相似

CLF10040T-3R3N和VLF10045T-3R3N6R9的区别

VLS6045EX-3R3N

东电化

功能相似

CLF10040T-3R3N和VLS6045EX-3R3N的区别

VLF10040T-3R3N6R2

东电化

功能相似

CLF10040T-3R3N和VLF10040T-3R3N6R2的区别
