CSD18535KCS概述
CSD18535KCS 60V N 通道 NexFET™ 功率 MOSFET
这款 60V，1.6mΩ，TO-220 NexFET 功率 MOSFET 被设计成在功率转换应用中最大限度地降低损耗。
- .
- 超低 Qg 和 Qgd
- .
- 低热阻
- .
- 雪崩级
- .
- 无铅引脚镀层
- .
- 符合 RoHS 环保标准
- .
- 无卤素
- .
- TO-220 塑料封装
## 应用范围
- .
- 次级侧同步整流器
- .
- 电机控制
All trademarks are the property of their respective owners.
CSD18535KCS中文资料参数规格
技术参数
通道数 1
漏源极电阻 2.3 mΩ
极性 N-CH
耗散功率 300 W
阈值电压 1.4 V
漏源极电压Vds 60 V
漏源击穿电压 60 V
连续漏极电流Ids 200A
上升时间 3 ns
输入电容Ciss 6620pF @30VVds
下降时间 3 ns
工作温度Max 175 ℃
工作温度Min 55 ℃
耗散功率Max 300W Tc
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-220-3
外形尺寸
长度 10.67 mm
宽度 4.7 mm
高度 16.51 mm
封装 TO-220-3
物理参数
材质 Silicon
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 正在供货
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead

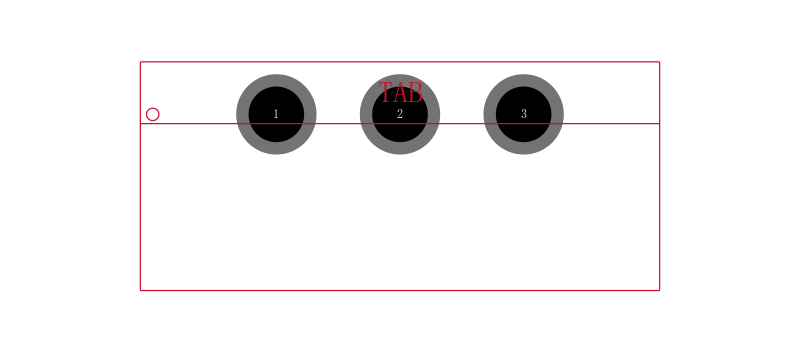

CSD18535KCS引脚图与封装图
