CDLL4116

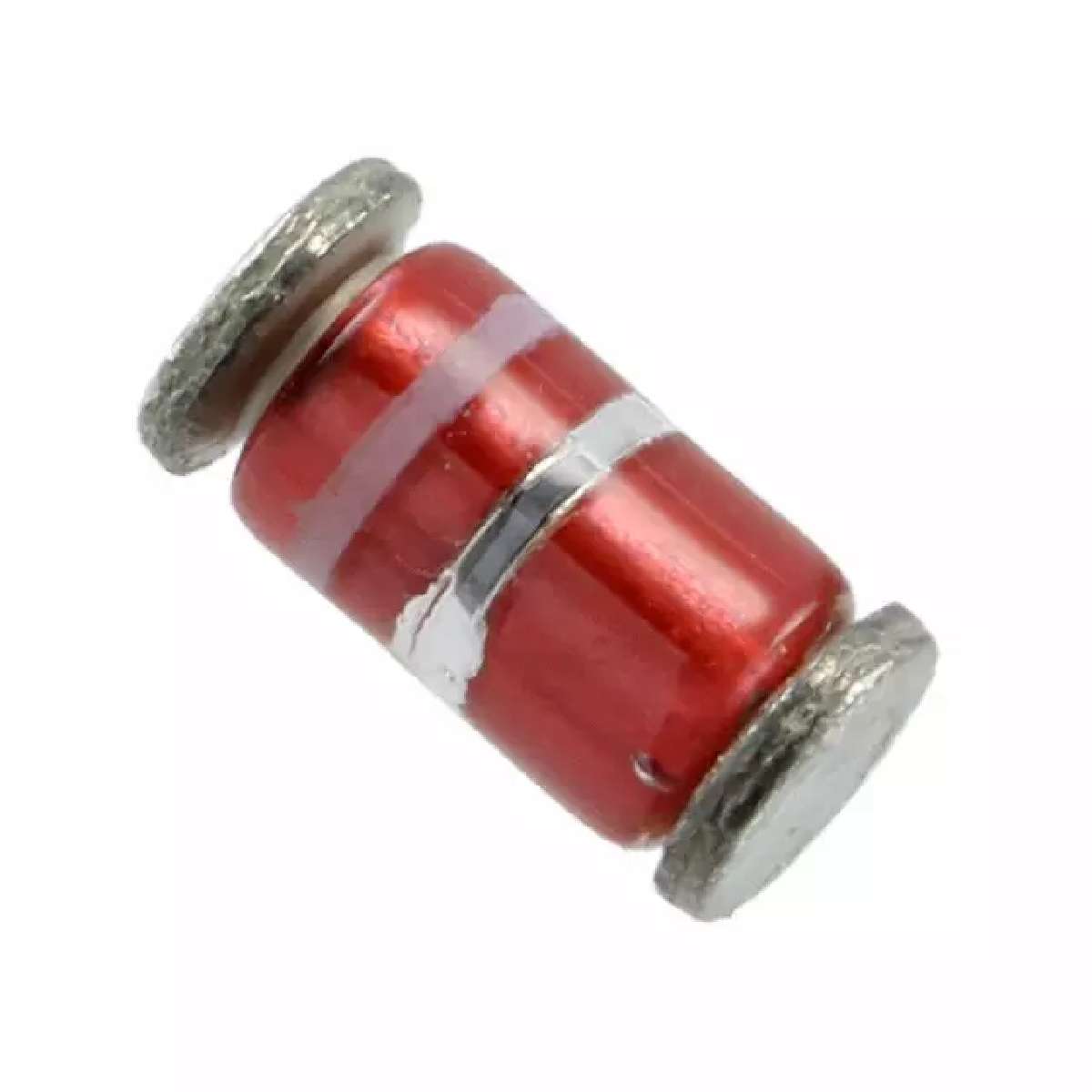

CDLL4116图片1
CDLL4116图片2
CDLL4116图片3
CDLL4116概述

DO-213AA 24V 0.5W1/2W

• 1N4099UR-1 THRU 1N4135UR-1 AVAILABLE IN JAN, JANTX, JANTXV AND JANS PER MIL-PRF-19500/435

• LEADLESS PACKAGE FOR SURFACE MOUNT

• LOW CURRENT OPERATION AT 250 µA

• METALLURGICALLY BONDED

• DOUBLE PLUG CONSTRUCTION


贸泽:
Zener Diodes Zener Voltage Regulator Diode


艾睿:
Now you can operate a diode in its reverse breakdown region by using a voltage regulator CDLL4116 zener diode from Microsemi. This device has a maximum regulator current of 16 mA. Its test current is 0.25 mA. Its maximum power dissipation is 500 mW. Its maximum leakage current is 0.01 μA. It is made in a single configuration. This zener device has a nominal voltage of 24 V and a voltage tolerance of 5%. This zener diode has a minimum operating temperature of -65 °C and a maximum of 175 °C.


Verical:
Zener Diode Single 24V 5% 150Ohm 500mW 2-Pin DO-213AA Bag


CDLL4116中文资料参数规格
技术参数

容差 ±5 %

正向电压 1.1V @200mA

耗散功率 500 mW

测试电流 0.25 mA

稳压值 24 V

正向电压Max 1.1V @200mA

额定功率Max 500 mW

工作温度Max 175 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-213AB

外形尺寸

封装 DO-213AB

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Bag

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

CDLL4116引脚图与封装图
CDLL4116引脚图
CDLL4116封装图
CDLL4116封装焊盘图
在线购买CDLL4116
型号: CDLL4116
描述:DO-213AA 24V 0.5W1/2W
替代型号CDLL4116
型号/品牌 代替类型 替代型号对比

CDLL4116

Microsemi 美高森美

当前型号

当前型号

1N4116UR-1

M/A-Com

功能相似

CDLL4116和1N4116UR-1的区别
