CD74HC253M概述

TEXAS INSTRUMENTS  CD74HC253M  逻辑芯片, 多路复用器, 双4输入, 16SOIC

74HC 系列解码器/多路复用器,Texas Instruments

Texas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列解码器、多路复用器、多路信号分离器和模拟开关。 74HC 系列使用硅门 CMOS 技术,以实现类似于 LSTTL 系列的工作速度,但具有标准 CMOS 集成电路的低功耗。

高速 CMOS 逻辑

工作电压:2 至 6 V

兼容性:输入 CMOS、输出 CMOS


得捷:
IC MULTIPLEXER 2 X 4:1 16SOIC


立创商城:
CD74HC253M


德州仪器TI:
High Speed CMOS Logic Dual 4-Input Multiplexers


欧时:
Texas Instruments CD74HC253M 多路分离器, 双 4:1 多路复用器, 2 → 6 V电源, 16引脚 SOIC封装


贸泽:
编码器、解码器、复用器和解复用器 Dual 4 Input HS


e络盟:
TEXAS INSTRUMENTS  CD74HC253M  逻辑芯片, 多路复用器, 双4输入, 16SOIC


艾睿:
Multiplexer 1-Element CMOS 3-ST 8-IN 16-Pin SOIC Tube


安富利:
Multiplexer 1-Element CMOS 3-ST 8-IN 16-Pin SOIC Tube


Chip1Stop:
Multiplexer 1-Element CMOS 3-ST 8-IN 16-Pin SOIC Tube


Verical:
Multiplexer 1-Element CMOS 3-ST 8-IN 16-Pin SOIC Tube


DeviceMart:
IC DUAL 4-INPUT MUX 16-SOIC


CD74HC253M中文资料参数规格
技术参数

电源电压DC 2.00V min

输出接口数 2

触点类型 4PST

电路数 2

通道数 2

针脚数 16

位数 4

带宽 28.0 MHz

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

CD74HC253M引脚图与封装图

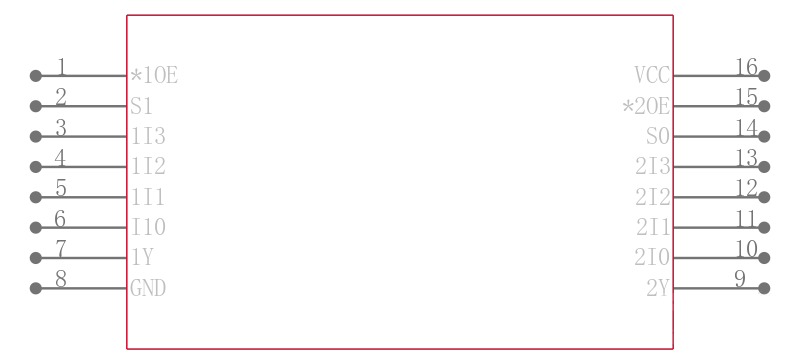

CD74HC253M引脚图
CD74HC253M封装图

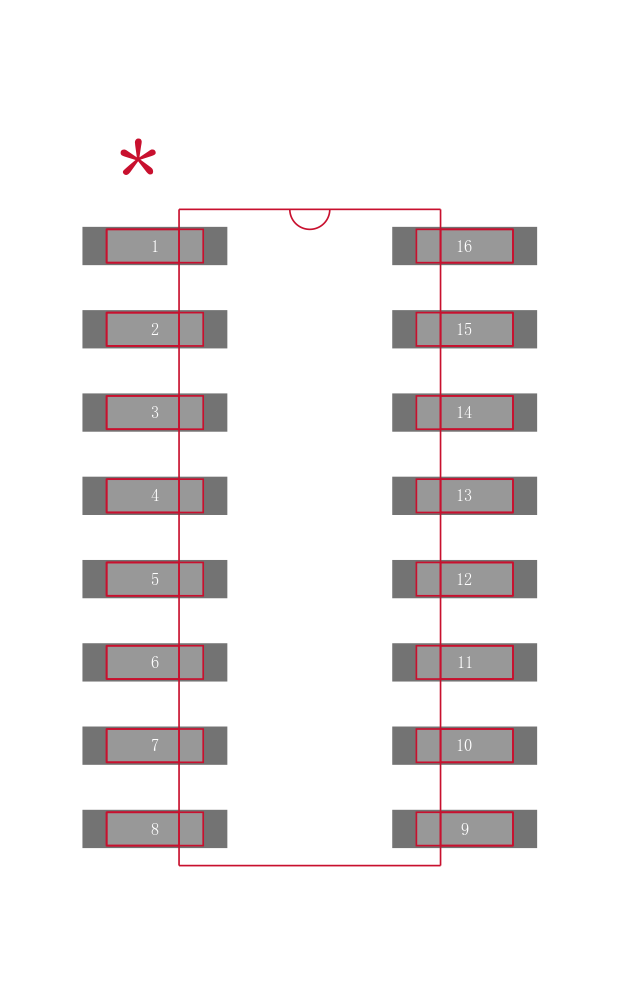

CD74HC253M封装焊盘图
在线购买CD74HC253M
型号: CD74HC253M
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  CD74HC253M  逻辑芯片, 多路复用器, 双4输入, 16SOIC
替代型号CD74HC253M
型号/品牌 代替类型 替代型号对比

CD74HC253M

TI 德州仪器

当前型号

当前型号

CD74HC253ME4

德州仪器

完全替代

CD74HC253M和CD74HC253ME4的区别

CD74HC253M96

德州仪器

完全替代

CD74HC253M和CD74HC253M96的区别
