CD4043BDT参数规格_中文资料_数据手册PDF

CD4043BDT概述

TEXAS INSTRUMENTS CD4043BDT 芯片, 锁存器, 四路, SR, 4位, SOIC-16

S-R 4 通道 1：1 IC 三态 16-SOIC

得捷:
IC NOR R/S LATCH 3ST QUAD 16SOIC

立创商城:
CD4043BDT

贸泽:
Latches CMOS Quad NOR R/S

e络盟:
TEXAS INSTRUMENTS CD4043BDT 芯片, 锁存器, 四路, SR, 4位, SOIC-16

艾睿:
Latch Transparent 3-ST 4-CH SR-Type 16-Pin SOIC T/R

Chip1Stop:
Latch Transparent 3-ST 4-CH SR-Type 16-Pin SOIC T/R

Verical:
Latch Transparent 3-ST 4-CH SR-Type 16-Pin SOIC T/R

CD4043BDT中文资料参数规格

技术参数

输出接口数 4

输出电流 6.80 mA

电路数 1

通道数 4

针脚数 16

位数 4

电压波节 5.00 V, 10.0 V, 15.0 V

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

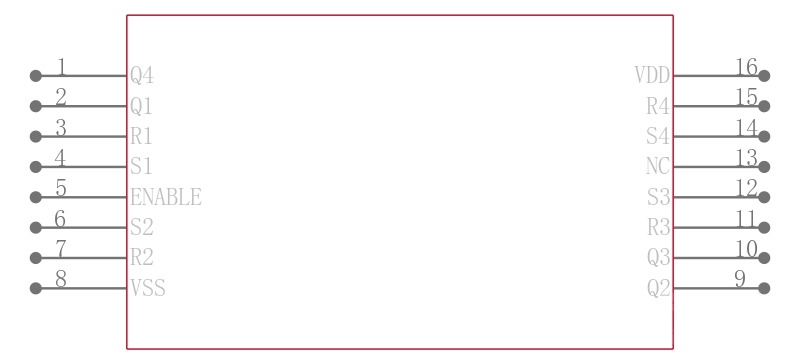

CD4043BDT引脚图与封装图

在线购买CD4043BDT

型号： CD4043BDT

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS CD4043BDT 芯片, 锁存器, 四路, SR, 4位, SOIC-16

立即咨询

替代型号CD4043BDT

型号/品牌	代替类型	替代型号对比
CD4043BDT TI 德州仪器	当前型号	当前型号
CD4043BDWR 德州仪器	完全替代	CD4043BDT和CD4043BDWR的区别
CD4043BD 德州仪器	类似代替	CD4043BDT和CD4043BD的区别
CD4043BDR 德州仪器	类似代替	CD4043BDT和CD4043BDR的区别
