CAT16-102J4LF参数规格_中文资料_数据手册PDF

CAT16-102J4LF概述

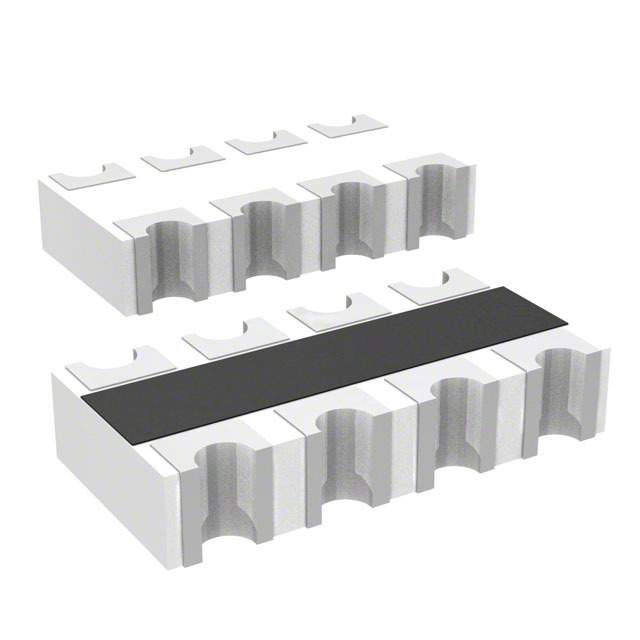

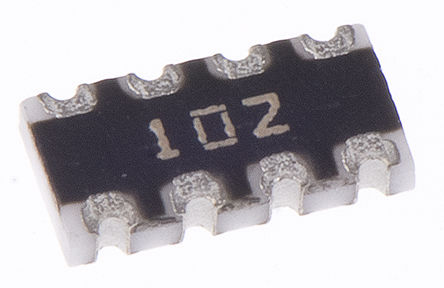

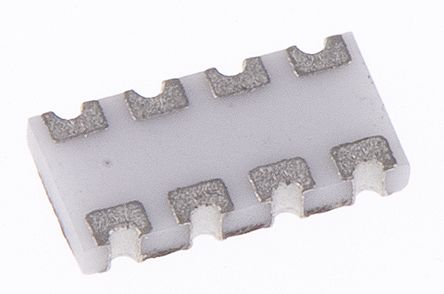

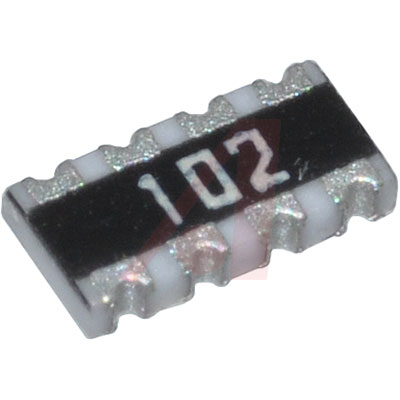

BOURNS CAT16-102J4LF 电阻阵列, 4, 1KΩ, 5%, SMD

CAT16 系列凹面片式器阵列

凹面接线端子

电阻容差 ±5 %

电阻范围：10 Ω 至 1 MΩ

Bourns CAT16 系列片式电阻器阵列提供 4 或 8 隔离式元件。

| 4 隔离电阻器 | 8 隔离电阻器

---|---|---

70°C 时功率 | 62mW（单个）， 250mW（总体） | 62mW（单个）， 250mW（总体）

最大工作电压 | 50V 直流 | 50V 直流

尺寸（长 x 宽 x 高） | 3.2 x 1.6 x 0.5 mm | 6.4 x 1.6 x 0.5 mm

引线间距 | 0.8 mm | 0.8 mm

电阻容差 | ±5% | ±5%

温度系数 | ±200 ppm/°C | ±200 ppm/°C

工作温度 | -55°C → +125°C | -55°C → +125°C

CAT16-102J4LF中文资料参数规格

技术参数

额定电压DC 50.0 V

容差 ±5 %

额定功率 0.25 W

电路数 4

针脚数 8

电阻 1 kΩ

阻值偏差 ±5 %

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 8

封装公制 3216

封装 1206

外形尺寸

长度 3.2 mm

宽度 1.55 mm

高度 0.5 mm

封装公制 3216

封装 1206

物理参数

工作温度 -55℃ ~ 125℃

温度系数 ±250 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 -, 工业, 便携式器材, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

数据手册

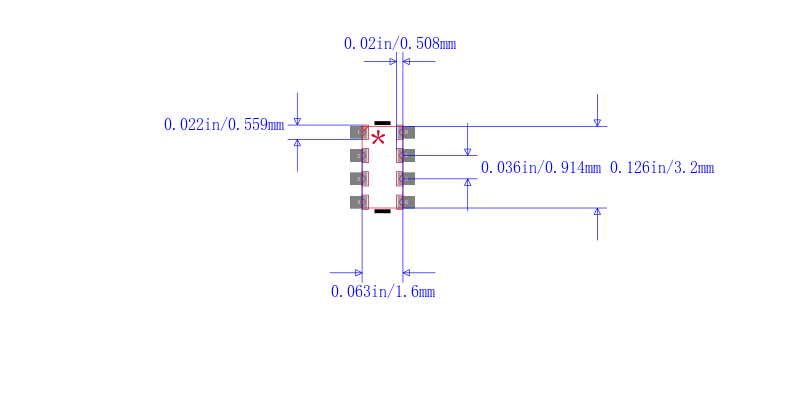

CAT16-102J4LF引脚图与封装图
