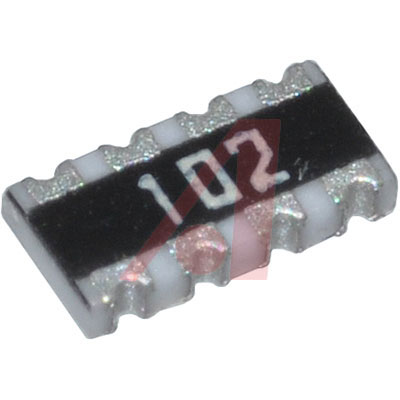

BOURNS CAT16-470J4LF 电阻阵列, 47R, 5%, 0.125W

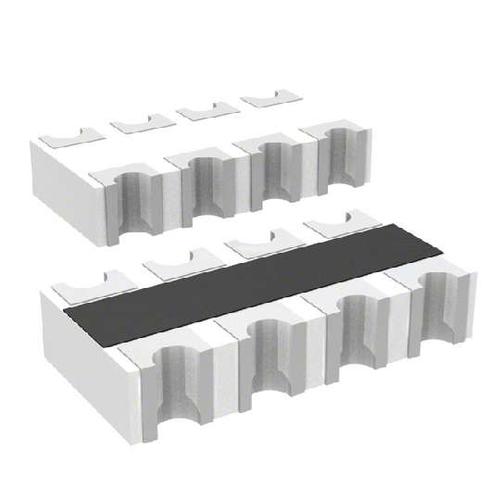

CAT16 系列凹面片式器阵列
凹面接线端子
电阻容差 ±5 %
电阻范围：10 Ω 至 1 MΩ
Bourns CAT16 系列片式电阻器阵列提供 4 或 8 隔离式元件。
| 4 隔离电阻器 | 8 隔离电阻器
---|---|---
70°C 时功率 | 62mW（单个）， 250mW（总体） | 62mW（单个）， 250mW（总体）
最大工作电压 | 50V 直流 | 50V 直流
尺寸（长 x 宽 x 高） | 3.2 x 1.6 x 0.5 mm | 6.4 x 1.6 x 0.5 mm
引线间距 | 0.8 mm | 0.8 mm
电阻容差 | ±5% | ±5%
温度系数 | ±200 ppm/°C | ±200 ppm/°C
工作温度 | -55°C → +125°C | -55°C → +125°C
额定电压DC 50.0 V
容差 ±5 %
额定功率 0.25 W
电路数 4
针脚数 8
电阻 47 Ω
阻值偏差 ±5 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 50 V
安装方式 Surface Mount
引脚数 8
封装公制 3216
封装 1206
长度 3.2 mm
宽度 1.55 mm
高度 0.5 mm
封装公制 3216
封装 1206
工作温度 -55℃ ~ 125℃
温度系数 ±200 ppm/℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, -, 电源管理, 消费电子产品, 便携式器材
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CAT16-470J4LF Bourns J.W. Miller 伯恩斯 | 当前型号 | 当前型号 |
CAT16-470J4 伯恩斯 | 完全替代 | CAT16-470J4LF和CAT16-470J4的区别 |
EXBV8V470JV 松下 | 类似代替 | CAT16-470J4LF和EXBV8V470JV的区别 |
TC164-JR-0747RL 国巨 | 功能相似 | CAT16-470J4LF和TC164-JR-0747RL的区别 |
